Cyfrowy kalibrator drgań kalibruj licznik drgań analizator / tester drgań ISO10816 HG-5020i

Cyfrowy kalibrator wibracji kalibruj licznik wibracji analizator wibracji tester wibracjiISO10816
Częstotliwość(stacjonarna regulacja): od 10 do 1280 Hz+00,01%.


Wniosek dotyczący kalibratora wibracyjnego ISO10816 HG-5020i:

1.Może być używany do kalibracji akcelerometru drgań, przetwornika prędkości i bliskości, a także przyrządów pomiarowych drgań.640 i 1280 Hz

2Można wygenerować z kalibratora amplitudy przyspieszenia, prędkości i przemieszczenia

3.Może być zdefiniowana za pomocą potencjometrów i wyświetlana na cyfrowych wyświetlaczach.

4Kalibrator drgań.HG-5020i łączy w sobie generator synowy, wzmacniacz mocy, standardowy przetwornik i wstrząsacz i posiada niewielką objętość, wysoką dokładność i łatwą obsługę.Może być stosowany w laboratorium lub na miejscu..

5Międzynarodowe normy: ISO 10816

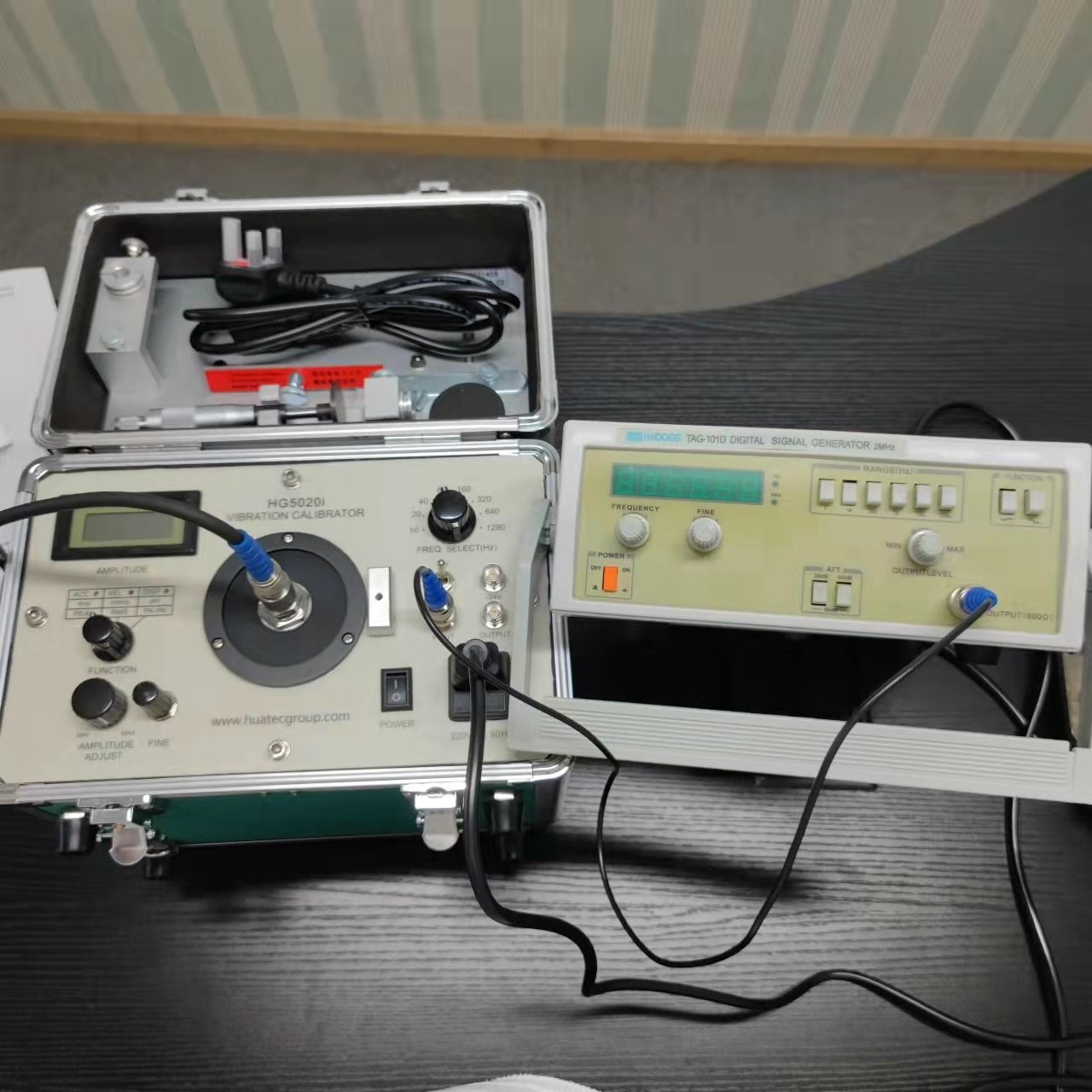

6.Nieprzerwanie regulowane przy użyciu zewnętrznego generatora sygnału, zakres częstotliwości może wynosić od 1 Hz do 10 kHz

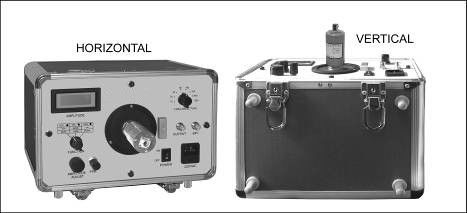

Można go użyć do kalibracji akcelerometru drgań, przetwornika prędkości i bliskości, a także przyrządów pomiarowych drgań.640 i 1280 Hz mogą być generowane z kalibratoraMa również gniazdo do wejścia ze zewnętrznego generatora sygnału dla każdej częstotliwości wibracji, a nawet sygnału zamiatania.można zdefiniować za pomocą potencjometrów i wyświetlić na cyfrowych wyświetlaczachMożna wytworzyć wibracje poziome lub pionowe.

HG-5020i łączy w sobie generator synowy, wzmacniacz mocy, standardowy przetwornik i wstrząsacz i posiada małą objętość, wysoką dokładność i łatwą obsługę.Może być stosowany w laboratorium lub na miejscu..

Standardy: JJG 1062-2010. JJG 298-2015.

Specyfikacje

Częstotliwość: stała 10, 20, 40, 80, 160, 320, 640, 1280 Hz i wejście zewnętrzne dla dowolnego sygnału z ciągłym regulacją częstotliwości, zamiatanie, nie sinus

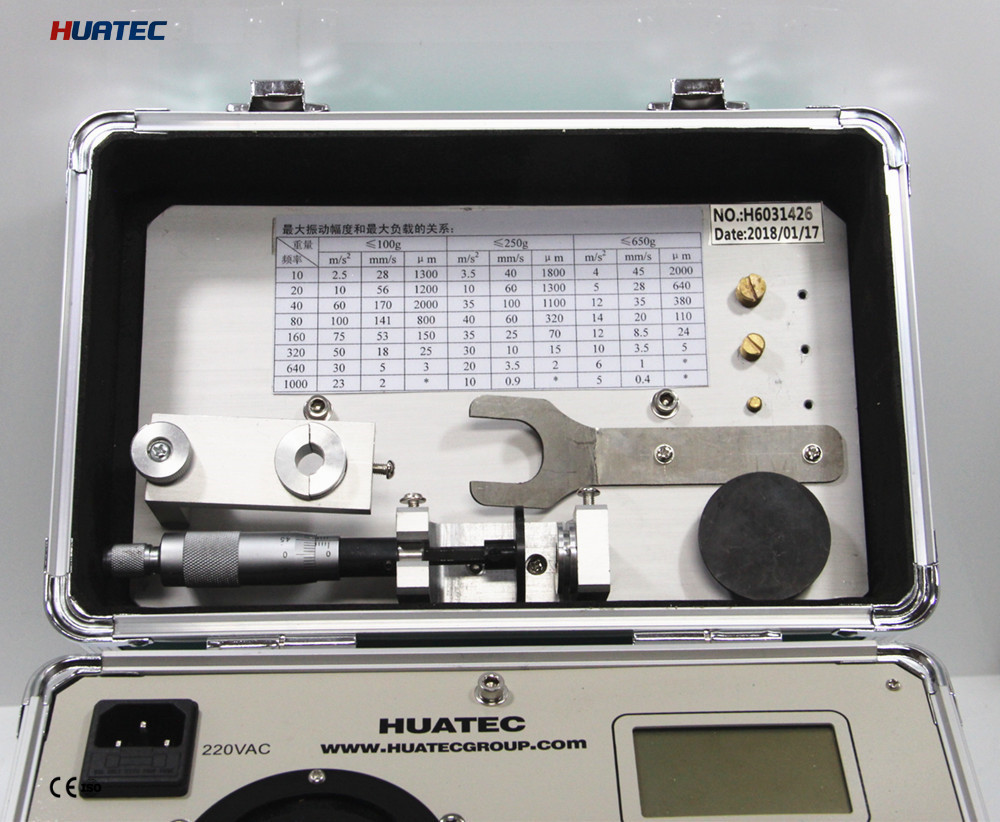

Maksymalna amplituda drgań i maksymalne obciążenie

Rozmiar:280 x 180 x 250 mmWaga brutto:10 kg

Temperatura: działanie:0^oC do 50^oCPrzechowywanie:-20^oC do 70^oC

Moc:220Vac (nieobowiązkowo 110Vac)

Liniowość sondy bliskości

Prode: sondy 5 mm i 8 mm Zakres: 0 ~ 2.0 mm

Wyświetlacz:3¹/₂cyfrowy wyświetlacz przyspieszenia, prędkości lub przemieszczenia

Uwaga: Przy wyższej częstotliwości wartość przesunięcia wibracji jest bardzo mała, więc kalibrator nie będzie emitował sygnału wibracji.

Rozmiar:280 x 180 x 250 mm

Poziom:20 funtów, 9 kilogramów.

Temperatura: działanie:0^oC do 50^oC

Przechowywanie:-20^oC do 70^oC

wilgotność:90% nie kondensujące

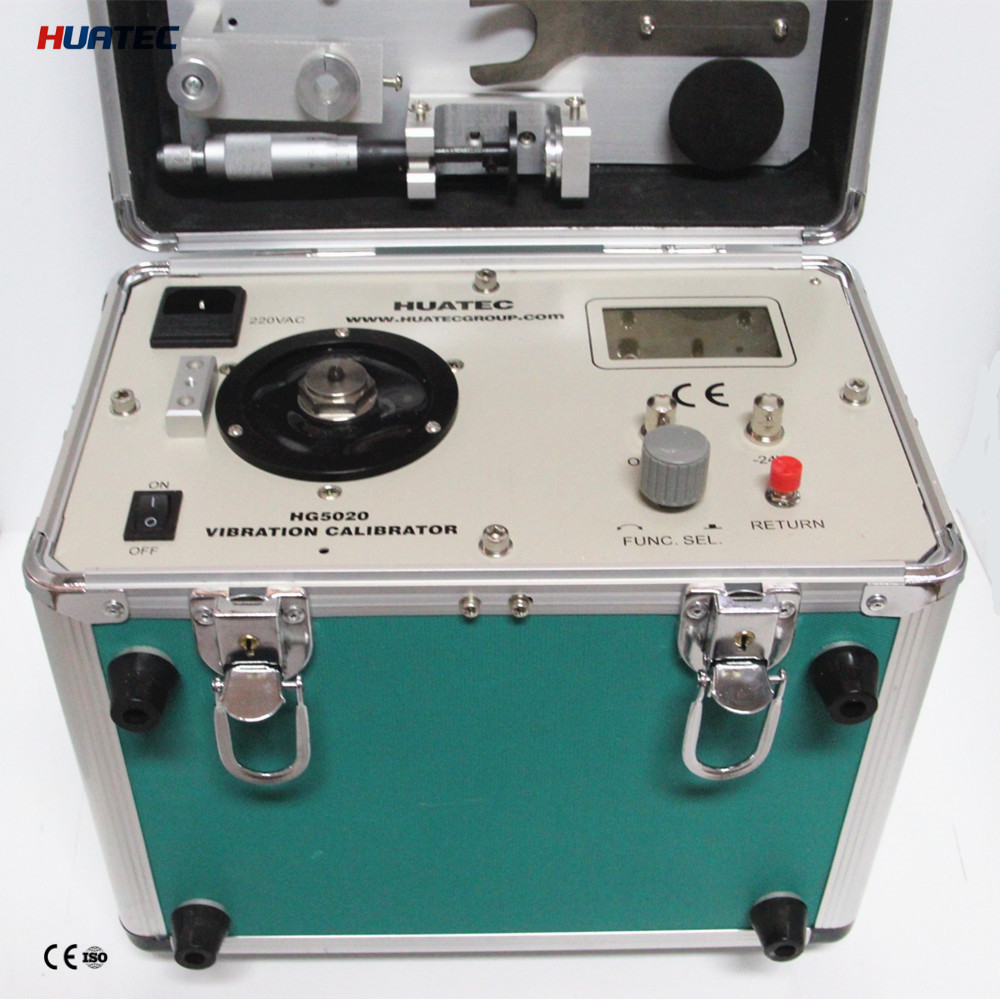

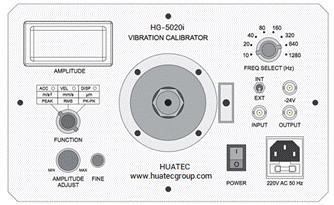

Panel sterujący kalibratora drgań HG-5020i jest przedstawiony w następujący sposób:


1 Wyświetlacz amplitudy drgań Wyświetlacz amplitudy różnych sygnałów drgań kalibratora
2 Potencjometr kalibracyjny
3 Funkcja wybierania przełącznika Przesunięcie mocy kalibratora do przyspieszenia, prędkości lub przemieszczenia
4 Potencjometr do regulacji amplitudy wyjściowej
Regulowanie potencjometru w celu zmiany amplitudy drgań wyjściowych
5 Powoli regulowanie amplitudy drgań wyjściowych
6 Tabela do mocowania kalibrowanego przetwornika
7 Otwór na nitkę do mocowania stanowiska sondy zbliżeniowej
W trakcie kalibracji sondy zbliżeniowej stojak przetwornika jest mocowany na panelu sterującym przez tę otwórkę.
8 Przełącznik zasilania 220 VAC
9 gniazdo do wejścia energii prądu przemiennego 220 V
Używane do podłączenia 220 V prądu przemiennego.
10. Zakładka dla mocy wyjściowej
Do monitorowania kształtu fali sygnału wyjściowego wzmacniacza mocy kalibratora.
11 gniazdo wyjściowe z napięciem 24 V
Zapewnienie zasilania w zakresie 24 V dla urządzenia zbliżającego podczas kalibracji sondy zbliżającej się.
12 Przełącznik wyboru częstotliwości
