Precyzja ABS Profilometer Tester powierzchniowej chropowitości dostosowanie

Sprzęt do chropowatości powierzchni Maszyna do testowania profilometru z wykresem chropowatości powierzchni

1. Nazwa produktu: Zintegrowana maszyna do profilowania chropowatości powierzchni

2. Model produktu: SRT-7150, marka: HUATEC

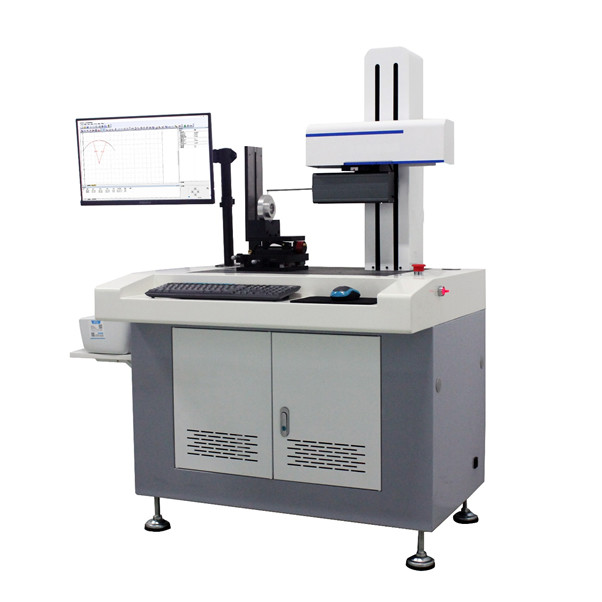

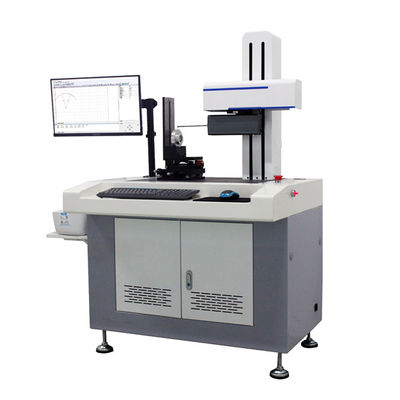

3. Zdjęcie produktu

4.Kluczowe zalety

• Od dziesięcioleci poświęcony precyzyjnym pomiarom!
• Poprzez certyfikację systemu zarządzania jakością ISO9001, certyfikację systemu zarządzania wiedzą;
• Krajowa certyfikacja przedsiębiorstwa przewagi własności intelektualnej;

• Poprzez eksport certyfikatu CE UE;

• Dywersyfikacja produktów: wsparcie dostosowywania klientów;

5. Opis przyrządu i zakres pomiarowy:

# SRT-7150 to zintegrowane urządzenie pomiarowe do pomiaru chropowatości powierzchni i konturów.

# Chropowatość powierzchni i profil różnych przedmiotów obrabianych są mierzone i analizowane przy użyciu precyzyjnego systemu pomiaru siatki, wysoce precyzyjnej szyny prowadzącej do szlifowania, wysokowydajnego bezkontaktowego silnika liniowego, wysokowydajnego modułu pomiaru chropowatości, wysokowydajnej technologii komputerowego systemu sterowania i doskonałego multi -funkcjonalne oprogramowanie.

# Urządzenie może mierzyć różne parametry różnych części mechanicznych, takie jak parametry linii prostej i przekroju poprzecznego, parametry falistości powierzchni, parametry chropowatości i tak dalej.

# Może mierzyć prostoliniowość, nachylenie, obróbkę kąta, obróbkę okręgu (odległość od linii prostej do stycznej, odległość od środka okręgu do środka okręgu, promień łuku, odległość od punktu przecięcia do środka okręgu, odległość od środka okręgu do linii prostej ), przetwarzanie linii punktowych (odległość od punktu przecięcia do prostej, odległość od punktu przecięcia do środka okręgu, punkt przecięcia dwóch prostych, odległość od punktu przecięcia do punktu przecięcia), krzywa logarytmiczna, szerokość rowka, głębokość rowka, odległość od krawędzi rowka , odległość od środka rowka, nachylenie, odległość pozioma, odległość pionowa i inne parametry kształtu różnych części.

# Nadaje się do przemysłu łożyskowego, obróbki mechanicznej, samochodów, motocykli, sprzętu precyzyjnego, precyzyjnych narzędzi, form, narzędzi, komponentów optycznych i innych gałęzi przemysłu.

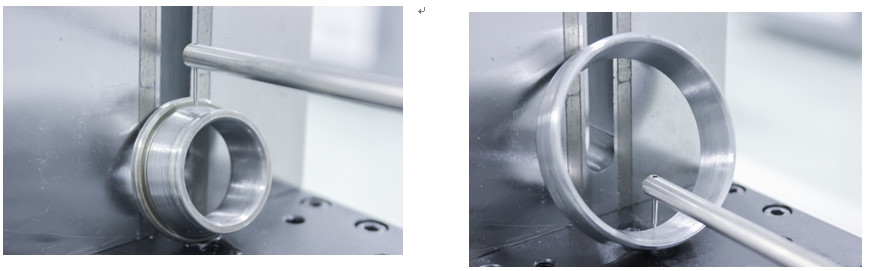

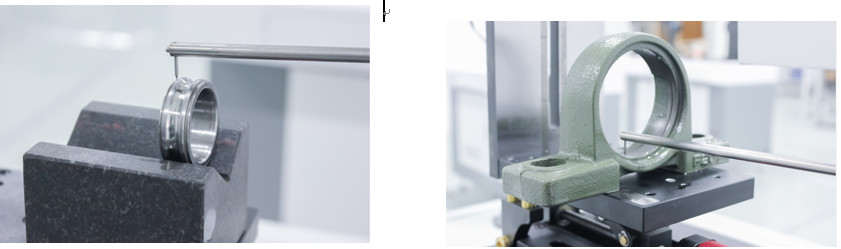

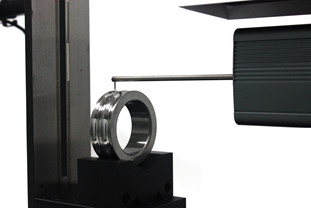

6. Przypadki zastosowania:

7. Charakterystyka techniczna produktu:

(1) Wysoka precyzja, wysoka stabilność, wysoka powtarzalność, długa żywotność;

1. Wybrano wiodący, precyzyjny system pomiaru siatki i precyzyjny system pomiaru indukcyjności, a dokładność pomiaru jest bardzo wysoka.
2. Niezależne badania i rozwój systemu szyn prowadzących o wysokiej precyzji szlifowania, odporność materiału szyny prowadzącej na zużycie jest dobra, zapewniają stabilną i niezawodną pracę systemu;
3. Wysokowydajny układ napędu silnika liniowego zapewnia wysoką stabilność pomiaru i dobrą powtarzalność.

4. Stół pomiarowy może regulować kierunek Y, kierunek poziomy, kierunek sektora poziomego i różne kąty, a także może regulować różne kąty, co jest bardzo wygodne dla wymagań pomiarowych użytkownika

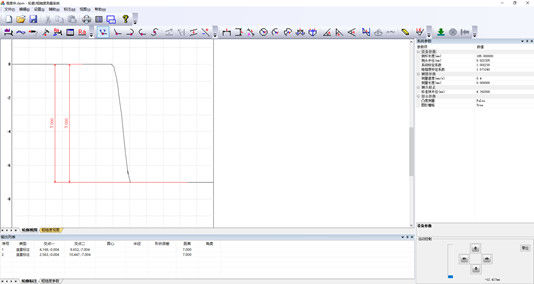

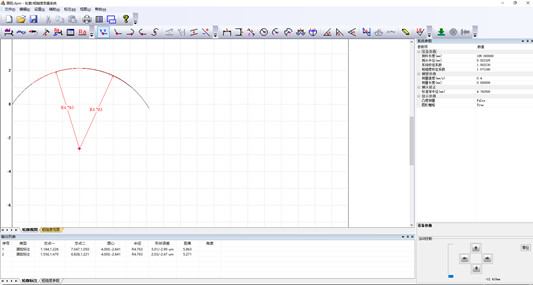

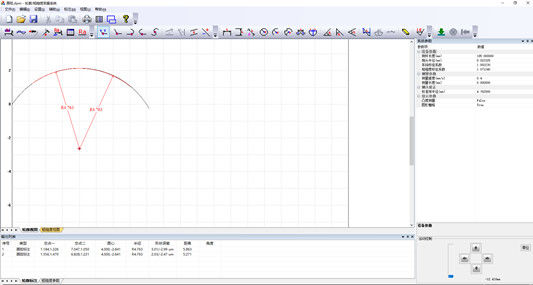

(2) Inteligentny system oprogramowania:

Interfejs obsługi instrumentu jest przyjazny, operator może z łatwością opanować obsługę instrumentu, a obsługa jest bardzo prosta.

1) Praktyczne doświadczenie w projektowaniu oprogramowania pomiarowego zgromadzone przez firmę przez wiele lat zapewnia klientom prostą, praktyczną i szybką obsługę;

2) Wydajne, automatyczne przetwarzanie danych, drukowanie raportów w różnych formatach, automatyczne wyświetlanie, drukowanie, zapisywanie, przeglądanie zapisów pomiarów; dane można archiwizować lub drukować centralnie, bez zajmowania czasu operacji weryfikacji.

3) Zakres pomiarowy jest szeroki, co może spełniać specjalne funkcje pomiarowe prawie wszystkich rodzajów pomiaru konturu przedmiotu obrabianego, w tym specjalną śrubę przedmiotu obrabianego, łożysko, gwint i tak dalej.

4) Zmierzony odcinek można wybrać automatycznie i ręcznie do oceny, a funkcje oprogramowania można dostosować do wymagań klienta;

5) Korzystając z komputerowej bazy danych o dużej pojemności, można zapisać wszystkie wyniki weryfikacji.

8. Wymagania środowiskowe dotyczące stosowania:

• Zapotrzebowanie na moc: około 500W
• Zasilanie prądem przemiennym: 220 V ± 10%, 50 Hz
• Wymagania środowiskowe: temperatura - 10 ~ 30 °C;
• Wilgotność względna: < 85%
• W miejscu instalacji nie ma oczywistego źródła wibracji
• Indywidualny przewód uziemiający
• W pomieszczeniu nie powinno być kurzu, wibracji, hałasu, przepływu powietrza, gazów korozyjnych i silnego pola magnetycznego, które mogą mieć wpływ na pomiar. Maksymalne drgania podłoża RMS: < 50HZ 2,5μm/s > 50HZ 5,0μm/s

9. Parametry techniczne:

Uwaga: Powyższe parametry techniczne można dostosować do rzeczywistych potrzeb użytkowników. Zapraszamy do konsultacji z naszymi technikami w różnych kwestiach.

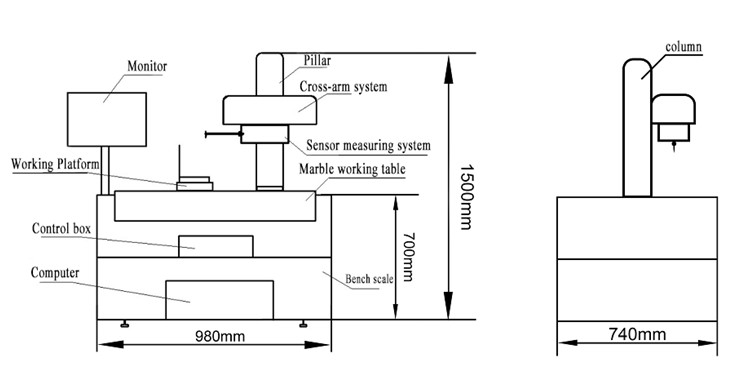

10. Rozmiar sprzętu:

12. Konfiguracja opcjonalna

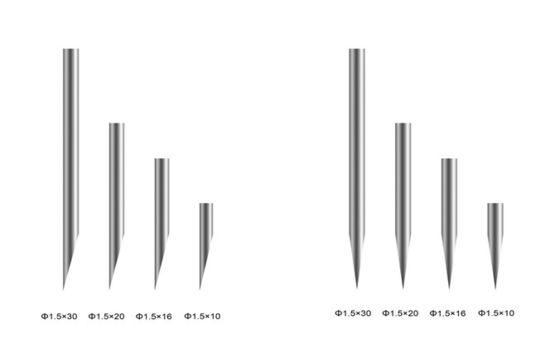

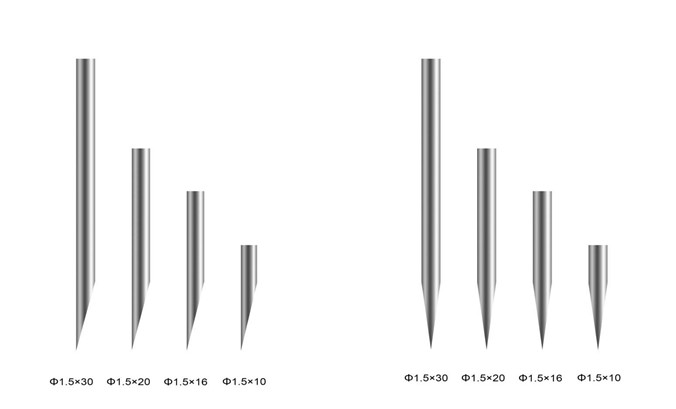

1, różne specyfikacje i igły testowe

2. Wielokierunkowa platforma robocza o wielu siłach

Platforma dwuosiowa: obrót i odchylenie;

Obrót w osi Z: 360°, minimalny podział 1', z funkcją blokady;

Nachylenie osi Y: wychylenie osi Y, zakres pomiarowy 45°, minimalny podział 0,1°;

Rozwarcie szczypiec płaskich: 85 mm;

Całkowity rozmiar ławki (długość x szerokość x wysokość): 170X170X160mm;

Waga całkowita: 14 KG; Maksymalne obciążenie: 20 kg

3,Wielofunkcyjny blok V

Rozmiar: 75*35*24mm;

Uwagi: używany do pozycjonowania małych części wału,

z funkcją zaciskania

4,Wielofunkcyjna oprawa

13.Dostawa i akceptacja

1, Dostawa

1. Termin dostawy: w ciągu 15 dni roboczych od dnia wejścia umowy w życie.
2. Miejsce dostawy: bezpłatny ekspres do miejsca dostawy wskazanego przez zamawiającego

2, Instalacja i szkolenie

1. Nasza firma jest odpowiedzialna za instalację i uruchomienie sprzętu u użytkownika;
2. Podczas instalacji i rozruchu sprzętu personel techniczny Kupującego zostanie przeszkolony w zakresie teorii, praktycznej obsługi i konserwacji, tak aby personel techniczny użytkownika mógł opanować obsługę sprzętu, posiadać umiejętności w korzystaniu ze sprzętu do weryfikacji, zapewnić normalne działanie sprzętu i być w stanie wyeliminować ogólne usterki i specjalną konserwację sprzętu.

3, Sprawdź przed akceptacją

1. Norma akceptacji: zgodnie z obowiązującymi krajowymi przepisami dotyczącymi weryfikacji i umową techniczną

2. Elementy odbioru: sprawdź, czy ilość i specyfikacja głównej maszyny, akcesoriów i narzędzi sprzętu powinny spełniać wymagania umowy technicznej umowy i instrukcji sprzętu; Sprawdź, czy instrukcja obsługi i inne dane urządzenia są kompletne i spełniają wymagania umowy technicznej.
3. W procesie akceptacji i realizacji umowy, jeżeli pojawią się braki i braki mające wpływ na działanie sprzętu, takie jak wyposażenie sprzętu, dane techniczne, instrukcje obsługi, narzędzia specjalne, części zamienne, usługi i wytyczne techniczne, nasza firma jest zobowiązany do bezpłatnego uzupełnienia braków i braków.
4. Po odbiorze obie strony podpiszą Protokół Odbioru Wyrobu.
