Rejestrator wideo DAC AVG Automatyczna kalibracja Ultradźwiękowy defektoskop metalu FD219

Wstęp

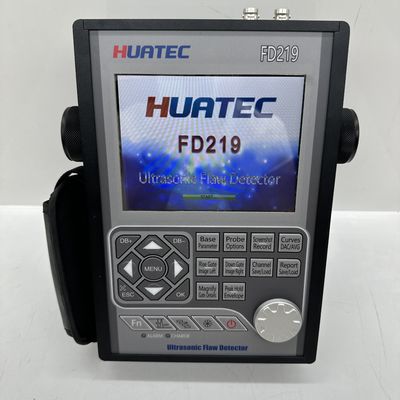

Defektoskop HUATEC FD219 to przenośny, przemysłowy, cyfrowy defektoskop ultradźwiękowy, który może szybko, wygodnie, bez uszkodzeń i dokładnie wykrywać, lokalizować, oceniać i diagnozować różne defekty (pęknięcia, wtrącenia, pory itp.) w przedmiocie obrabianym. Można go stosować zarówno w laboratorium, jak i na placu budowy. Przyrząd ten może być szeroko stosowany w produkcji, metalurgii żelaza i stali, obróbce metali, przemyśle chemicznym i innych dziedzinach wymagających wykrywania defektów i kontroli jakości. Jest również szeroko stosowany w kontroli bezpieczeństwa online i ocenie życia w dziedzinie lotnictwa, transportu kolejowego, kotłów i zbiorników ciśnieniowych itp.

Przyrząd może być szeroko stosowany do lokalizowania i wymiarowania ukrytych pęknięć, pustych przestrzeni, rozwarstwień i podobnych nieciągłości w spoinach, odkuwkach, kęsach, osiach, wałach, zbiornikach i zbiornikach ciśnieniowych, turbinach i elementach konstrukcyjnych.

Cechy instrumentu

Podstawowy sprzęt został zaprojektowany z wykorzystaniem ARM+FPGA, a oprogramowanie wykorzystuje wysoce niezawodny, wielozadaniowy system operacyjny, co znacznie poprawia funkcjonalność, przenośność, trwałość i niezawodność instrumentu.

Instrument ten wykorzystuje menu master-slave i jest wyposażony w klawisze skrótów oraz cyfrowe pokrętło. Instrument jest lekki i przenośny, można go trzymać jedną ręką.

Wyświetlacz

W pełni cyfrowy, wielokolorowy wyświetlacz TFT LCD o wysokiej rozdzielczości (640×480 pikseli). Wyświetlanie przebiegu jest delikatniejsze i bardziej humanitarne.

W zależności od środowiska można wybrać 4 style interfejsu operacyjnego.

Wyświetlacz LCD z szybką aktualizacją 60 Hz. Możliwość wyświetlania subtelnych zmian kształtu fali.

Jasność wyświetlacza LCD można dowolnie regulować.

Kształt

Całkowicie aluminiowa metalowa obudowa jest mocna i trwała, a ekranowanie elektromagnetyczne jest bardzo dobre.

Obrotowy wspornik tłumiący o 360 stopni i gumowa osłona są łatwe w użyciu.

Panel ze szkła hartowanego, wyjątkowo twardy, odporny na zużycie i zarysowania

Zrzut ekranu i raport z wykrycia wad w formacie PDF

Zrzuty ekranu wszystkich stron i raporty dotyczące wykrywania wad w czasie rzeczywistym oraz zapisuj je jako obrazy BMP na dysku U, które można ustawić jako obrazy kolorowe lub w skali szarości.

Wyeksportuj raport wykrywania wad jako plik PDF i zapisz go na dysku U w celu łatwej archiwizacji i drukowania.

Całą zawartość pliku PDF można dostosować do potrzeb użytkownika.

Zdjęcia BMP i pliki PDF można przeglądać na komputerze lub telefonie komórkowym.

Zakres

Do 15000 mm w stali; zakres wybierany w stałych krokach lub płynnie zmienny. Nadaje się do stosowania na dużych przedmiotach i przy pomiarach o wysokiej rozdzielczości.

Pulser

Energia impulsu do wyboru spośród 100 V, 200 V, 250 V, 300 V, 350 V, 400 V i 500 V.

Szerokość impulsu regulowana w zakresie od 0,1 µs do 0,5 µs w celu dopasowania do sond o różnej częstotliwości.

Częstotliwość powtarzania impulsów regulowana w zakresie od 20 Hz do 2 kHz.

Możliwość wyboru tłumienia pomiędzy 50Ω, 150Ω, 250Ω i 500Ω dla optymalnej wydajności sondy

Wybór sondy: sonda monokrystaliczna, sonda dwukrystaliczna, specjalna sonda kątowa, sonda penetrująca, sonda wspinająca się.

Odbiornik

Próbkowanie: 16-cyfrowy konwerter AD z częstotliwością próbkowania 320 MHz

Rektyfikacja: dodatnia półfala, ujemna półfala, pełna fala i RF

Szerokość pasma sygnału analogowego: zakres od 0,2 MHz do 20 MHz z możliwością wyboru zakresów częstotliwości (ustawianych automatycznie przez przyrząd) w celu dopasowania sondy w celu uzyskania optymalnej wydajności.

Wzmocnienie: 0 dB do 110 dB regulowane w wybieralnych krokach 0,1 dB, 2 dB, 6 dB.

Bramy

Dwie w pełni niezależne bramki oferują szereg opcji pomiaru wysokości lub odległości sygnału przy użyciu wyzwalania szczytowego.

Tryb echo-echo umożliwia dokładne pozycjonowanie bramki dla sygnałów, które są bardzo blisko siebie.

Start bramki: Zmienny w całym wyświetlanym zakresie

Szerokość bramki: Zmienna od początku bramki do końca wyświetlanego zakresu

Wysokość bramki: Zmienna od 0 do 99% wysokości pełnego ekranu

Alarmy: Próg dodatni/ujemny z lampą błyskową LED.

Pamięć

Instrument posiada wbudowaną pamięć o dużej pojemności, dzięki czemu dane i pliki nie zostaną utracone w przypadku awarii zasilania instrumentu.

Pamięć 500 plików kanałów do przechowywania ustawień kalibracji i parametrów sondy.

Pamięć 1000 plików raportów fal do przechowywania fali A-Scan i ustawień.

Wszystkie pliki można przechowywać, przywoływać i usuwać.

Ustawienia kanałów i pliki raportów można eksportować na dysk pamięci, a informacje można również przechowywać w nieograniczonej ilości w pamięci USB.

Magnetowid

Rejestrator wideo przydaje się w wielu sytuacjach, jest bardzo wygodny dla tych, którzy chcą później analizować działania sondujące.

Przyrząd może zarejestrować proces testowy i zapisać go jako plik wideo, który można odtworzyć za pomocą przyrządu lub specjalnego oprogramowania. Obsługuje do 10 plików wideo, a każdy plik wideo może mieć długość do 5 minut.

Jeśli zdecydujesz się zapisać plik wideo na dysku pamięci, liczba i czas trwania pliku wideo nie będą ograniczone.

Nagrywanie i odtwarzanie procesu testowania zapewnia dużą wygodę dla przyszłych badań i analiz wykrywania defektów.

Odtwarzanie wideo obsługuje funkcje pauzy, szybkiego przewijania do przodu, szybkiego przewijania do tyłu i zatrzymywania.

Funkcje

• Automatyczna kalibracja: Automatyczna kalibracja przesunięcia zera sondy, kąta sondy (wartość K) i prędkości materiału.
• Lokalizowanie wad: wyświetlanie na żywo Ścieżka dźwięku, projekcja (odległość powierzchniowa), głębokość, amplituda,
• Rozmiarowanie wad: automatyczne określanie rozmiaru wad za pomocą AVG lub DAC, przyspiesza raportowanie akceptacji lub odrzucenia wady.
• Odczyt cyfrowy i wyzwalacz. Funkcja: Grubość/głębokość może być wyświetlana na wyświetlaczu cyfrowym przy użyciu zwykłej sondy, a odległość od powierzchni i głębokość są wyświetlane bezpośrednio, gdy używana jest sonda kątowa.
• DAC/AVG: Krzywa jest generowana automatycznie, a punkty próbkowania można kompensować i korygować. Krzywa automatycznie zmienia się wraz ze wzmocnieniem, automatycznie rozszerza się wraz z odległością detekcji i automatycznie przesuwa się wraz z czasem opóźnienia. Może wyświetlić krzywą AVG dowolnej przysłony.
• AWS D1.1. Wybór tego standardu może ograniczyć ręczne obliczenia i poprawić skuteczność wykrywania.
• Funkcja korekcji zakrzywionej powierzchni.
• Funkcja pomiaru wysokości pęknięcia.
• Gate Magnify: rozciągnięcie zakresu bramki na całą szerokość ekranu.
• Nagrywanie i odtwarzanie wideo.
• Funkcja automatycznego wzmocnienia
• Koperta: Jednoczesne wyświetlanie skanu A na żywo przy częstotliwości aktualizacji 60 Hz i obwiedni wyświetlania skanu A
• Peak Hold: Porównaj zamrożone szczytowe przebiegi z bieżącymi skanami A, aby łatwo zinterpretować wyniki testu.
• Znak szczytu: uchwyć i zaznacz szczyt w czasie rzeczywistym
• Kodowanie echa: wyświetla obszar wyświetlania echa 1–9 w różnych kolorach, używany do analizy pozycji defektu.
• Zatrzymanie skanowania: Zatrzymanie wyświetlacza przechowuje dane dotyczące kształtu fali i odległości testowej.
• B Funkcja wyświetlania skanowania. Intuicyjnie wyświetlaj kształt wady przedmiotu obrabianego, a wynik wykrywania jest bardziej intuicyjny.

Zegar czasu rzeczywistego

Zegar instrumentu cały czas chodzi, odmierzając czas.

Komunikacja

Dwa szybkie porty USB2.0. Można wybrać dwa tryby USB: U-DISK i U-BRIDGE. W trybie U-DISK pliki konfiguracyjne kanałów, pliki raportów o błędach, zdjęcia zrzutów ekranu i nagrane filmy można zapisać na dysku U-DISK. W trybie U-BRIDGE przyrząd wymienia dane z oprogramowaniem DataPro.

Bateria

Wbudowany akumulator litowo-jonowy o dużej pojemności i wysokiej wydajności.

Ciągły czas pracy ponad 12 godzin. Typowy czas ładowania 4-6 godzin.

Pokrętło

Regulację działania można łatwo i szybko przeprowadzić za pomocą pokrętła.

Aktualizacja oprogramowania

Oprogramowanie można łatwo zaktualizować za pomocą U-DISK. Aktualizacja nie spowoduje uszkodzenia maszyny.

Dane techniczne

• Zakres pomiarowy: 0 do 15000 mm, przy prędkości stali
• Częstotliwość powtarzania impulsów mieści się w zakresie od 20 Hz do 2000 Hz
• Prędkość materiału: 1000 do 20000 m/s
• Częstotliwość powtarzania impulsów mieści się w zakresie od 20 Hz do 2000 Hz
• Zakres dynamiki: więcej 40dB
• Liniowość systemu: Pozioma: +/-0,2% FSW,

Pionowo: 0,25% FSH, dokładność wzmacniacza +/-1 dB.

• Moc rozdzielcza: ponad 40dB
• Pozostała czułość: ponad 50 dB (głęboki otwór z płaskim dnem o średnicy 200 mmФ2)
• Odrzuć (tłumienie): od 0 do 80% wysokości pełnego ekranu
• Hałas: mniej niż 10%
• Monitory bramek: Dwie niezależne bramki sterowane w całym zakresie ruchu
• Wzmocnienie: maks. 110 dB w rozdzielczości do wyboru 0,1, 1,0, 2,0, 6,0 dB.
• Szerokość pasma (przepustowość wzmacniacza): 0,2 do 20 MHz
• Przemieszczenie impulsu: ponad 32dB
• Opóźnienie wyświetlania: -20 do 3400 µs
• Opóźnienie sondy/przesunięcie zera: 0 do 99,99 µs
• Tryby testowe: echo impulsowe, podwójny element i transmisja przelotowa
• Pulser: Przestrajalny pulser falowy
• Energia impulsu: 100 V, 200 V, 250 V, 300 V, 500 V do wyboru
• Prostowanie: Dodatnia półfala, ujemna półfala, pełna fala, RF
• Jednostki: cale lub milimetry
• Złącza przetwornika: BNC lub LEMO
• Wymagania dotyczące zasilania: Sieć prądu przemiennego 100–240 VAC, 50–60 Hz
• Temperatura pracy: -10 ℃ do 50 ℃, Temperatura przechowywania: -30 ℃ do 50 ℃

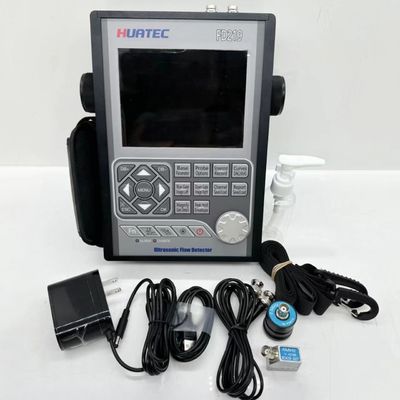

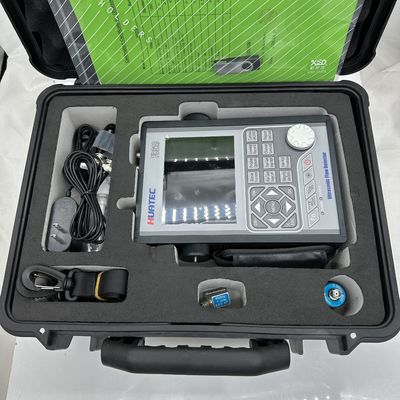

Pakiet standardowy: Host, sonda prosta 2,5 MHz 20 mm, sonda kątowa 4 MHz 8X9 60 stopni, kabel połączeniowy sondy, zasilacz i kabel, oprogramowanie komputerowe, kabel komunikacyjny, instrukcja obsługi, certyfikat kalibracji, walizka na instrument

Opcjonalne akcesoria

Sonda prosta (5MHZ-ф20)
Sonda prosta (2,5 MHZ-ф20)
Sonda prosta (2,25 MHZ-ф20)
Sonda prosta (1MHZ-ф20)
Sonda kątowa (4MHZ-45 stopni, 8*9mm)
Sonda kątowa (4MHZ-60 stopni, 8*9mm)
Sonda kątowa (4MHZ-70 stopni, 8*9mm)
Sonda kątowa (4MHZ-80 stopni, 8*9mm)
Sonda kątowa (2MHZ-45 stopni, 8*9mm)
Sonda kątowa (2MHZ-60 stopni, 8*9mm)
Sonda kątowa (2MHZ-70 stopni, 8*9mm)
Sonda kątowa (2MHZ-80 stopni, 8*9mm)
Sonda T/R (5MHz-ф20mm, ogniskowa 15mm)
Sonda T/R (2,5 MHz-ф20 mm, ogniskowa 15 mm)
Kabel połączeniowy do sondy (BNC-BNC)
Kabel połączeniowy do sondy (BNC-Lemo 00)
Kabel połączeniowy do sondy (Lemo 01-BNC)
Kabel połączeniowy do sondy (Lemo 01-Lemo 00)
Bateria litowo-jonowa
Zasilacz (4A/9V)
Kabel zasilający
Skórzane etui
Blok testowy V1
Blok testowy V2
Bloki testowe DAC, ASME itp.

Pasek

Niebieski ząb
