Wzorzec fali B Skanowanie jedno- i podwójnych elementów kolorowego ekranu ścian ultradźwiękowego

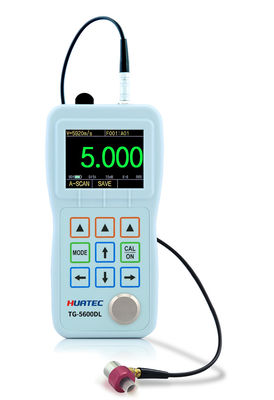

HUATEC TG-5600DL to przenośny ultradźwiękowy miernik grubości.TG-5600DL jest w stanie zmierzyć grubość różnych materiałów z dokładnością do 00,001 milimetra lub 0,0001 cali i jest szeroko stosowany w różnych zastosowaniach pomiarowych grubości.
Użytkownicy mogą mierzyć grubość z jednej strony materiału mierzonego, bez uszkodzenia przedmiotu.

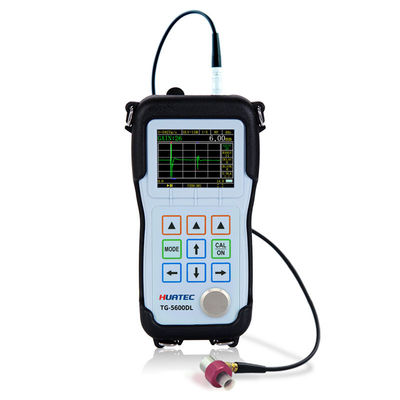

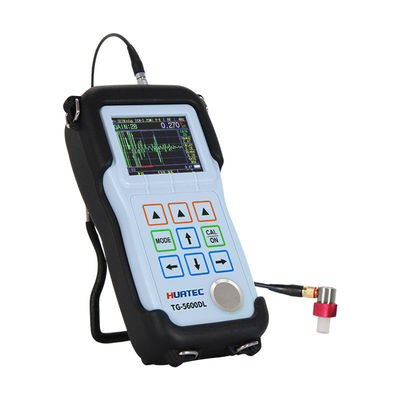

TG-5600DL może jednocześnie wyświetlać odczyty grubości i A-skanery, umożliwiając użytkownikom sprawdzenie form fal.aby zakres pomiaru grubości był dużyFunkcja B-scan służy do obserwacji profilu dolnego pomiarowego przedmiotu.Sonda porusza się wzdłuż powierzchni obrabialnego przedmiotu do wyświetlania przekroju przekroju obrabialnego przedmiotu.
Ten przyrząd może być stosowany w przemyśle produkcyjnym, przemyśle przetwórczym metali, lotnictwie, transporcie kolejowym, przemyśle chemicznym, przemyśle inspekcji towarów i innych dziedzinach badań.Oprócz dokładnego pomiaru różnych płyt i części przetworzonych, monitorowanie różnych rur i naczyń ciśnieniowych znajdujących się w urządzeniach produkcyjnych w celu dalszego monitorowania ich poziomu rozrzedzania po korozji podczas użytkowania,który jest niezastąpionym narzędziem w przemyśle badań nieniszczących.
Funkcja przechowywania danych jest opcjonalna, zgodnie z różnymi potrzebami klientów, a wbudowany rejestrator danych o dużej pojemności może przechowywać do 100 000 wartości pomiaru grubości i 400 form fal.Inne funkcje mogą być opcjonalne, takie jak wielowarstwowe pomiary grubości, ultrawysoka rozdzielczość, pomiary grubości w dużym zakresie, cyfrowe redukcje hałasu i tryb okna, warstwa tlenku ścian wewnętrznych, komunikacja w czasie rzeczywistym,Wielokanalizowanie i inne opcje.
Główne funkcje pomiarowe
• Większość pomiarów materiału można dokonywać za pomocą przetworników jednokomórkowych.
• Zakres grubości pomiarowej: 0,01 mm ~ 38 m, w zależności od materiału mierzonego, sondy, warunków powierzchni, temperatury i wybranej konfiguracji.
• Określenie prędkości dźwięku nieznanego materiału o prędkości dźwięku
• Wysoka rozdzielczość: zwykła rozdzielczość wyświetlacza wynosi 0,001 mm, opcjonalna ultrawysoka rozdzielczość może osiągnąć 0,0001 mm.
• Jednostki pomiarowe: milimetr, cal, mikron i mil.
• Pomiar wysokiej temperatury: temperatury do 500°C.
• Menu domyślnej konfiguracji systemu: dla wygody użytkownika zostało ustawione zgodnie z domyślnymi warunkami użytkowania sondy przyrządu.
• Funkcja przerwy: umożliwia przetwarzanie po pomiarach.
• Funkcja wyświetlania fal w pełnym ekranie: zwiększa powierzchnię wyświetlacza echa o 20%, zapewniając operatorowi duże okno.
• Wskazanie intensywności echa: Im silniejsze echo, tym więcej pasków wskaźników, zwłaszcza wyświetlacza cyfrowego, które jest bardziej przydatne.
• Tryb B-scan oparty na czasie: służy do obserwacji profilu dolnego przedmiotu do pomiaru.
• Tryb różnicy/prędkości redukcji:Różnica grubości w stosunku do punktu ustawienia jest wyświetlana i wyrażona jako procent prędkości redukcji.
• Zwiększenie zmienności czasu TDG: początkowy impuls lub echo interfejsu można skutecznie zmniejszyć poprzez zmniejszenie początkowego zwiększenia,a dolne echo badanej próbki można zwiększyć poprzez zwiększenie maksymalnego zysku, który jest łatwy do zmierzenia.
• Tryb pomiaru:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
Główne parametry
| Specyfikacje przyrządów | |
| Zasada działania | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Wielokrotne odgłosy), E-EV ((Weryfikacja odgłosu) |
| Rodzaj sondy | Sonda linii opóźnienia, sonda kontaktowa, sonda membranowa, sonda typu ołówek, sonda zanurzenia |
| Kalibracja | Proba zerowa, prędkość kalibracyjna, kalibracja 1-punktowa, kalibracja 2-punktowa, prędkość ustawiona |
| Zakres grubości |
00,01 mm ≈ 38 m, w zależności od testowanego materiału, warunków powierzchni sondy, temperatury i wybranej konfiguracji. 0.15mm30mm(Standardowa sonda D15A, stal) |
| Zakres prędkości materiału | 310 - 18699m/s i może mierzyć prędkość o znanych grubościach |
| Rozstrzygnięcie | Opcjonalnie 0,1/0,01/0,001 mm |
| Częstotliwość sondy | 00,5 MHz ̇ 20 MHz |
| Jednostka pomiarowa | mm, cala, mm, mil |
| Wskaźnik aktualizacji | 4HZ, 8HZ, 16HZ na sekundę opcjonalnie |
| Wyłącz | Automatycznie wyłącza się, gdy jest w stanie jałowym przez 5,10 lub 20 minut lub ręcznie |
| Typ wyświetlacza | 2.4 in (320 × 240 matrycy kropkowej) ekran LCD z kolorowym wyświetlaczem TFT |
| Tryb naprawy | RF, RF-, FULL, HALF+, HALF |
| Tryb wyświetlania | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| Przechowywanie | Można przechowywać 100 000 wartości grubości i 400 plików ustawień parametrów (opcjonalnie) |
| Gain. | Niskie, średnie lub wysokie dla różnych warunków badania |
| Tryb wyświetlania | Normalny, minimalny/maksymalny odbiór, DIFF/RR% |
| Korekta ścieżki V | Automatyczne |
| Wskaźnik aktualizacji | Wybór 4Hz, 8Hz, 16Hz |
| MateriałZakres prędkości | 500 do 9999m/s (0,0197 do 0,3937in/us) |
| Języki | Wybór języków chińskich, angielskich, japońskich |
| Ustawienia alarmu | Minimalne i maksymalne alarmy. Zakres od 0,25 mm do 508 mm (0,010" do 20,00"). Dynamiczna zmiana koloru formy fali w przypadku alarmu |
| Wymagania energetyczne | 2 baterie AA |
| Czas pracy | Około 40 godzin |
| Wyłączenie przyrządu | Wybór zawsze włączony lub automatycznie wyłączony po 5, 10, 20 minutach bezczynności |
| Temperatura pracy | -10°C do +50°C (+10°F do +120°F) |
| Wielkość | 153 mm x 76 mm x 37 mm ((H x W x D)) |
| Waga | 280 g włącznie z akumulatorami |
Standardowa konfiguracja
| Pozycje | Ilość |
|
TG-5600DL Ultradźwiękowy miernik grubości |
1 |
| Proba | 1 |
| Kabel | 1 |

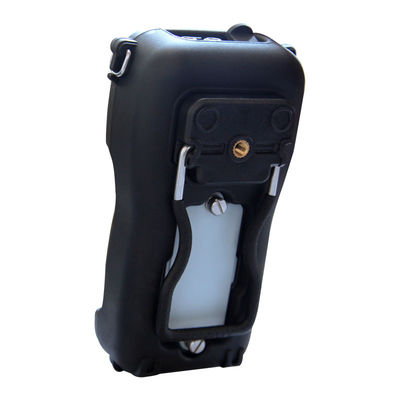

| Gumowa osłona | 1 |
| Akumulatory alkaliczne | - |
| Flaska z łącza | 1 |
| Sprawa | 1 |
| Podręcznik obsługi | 1 |
| Świadectwo kalibracji | 1 |
Akcesoria opcjonalne
| Sondowanie | Kable |
| Gumowa osłona | Bloki stopniowe |
| Linie opóźniające | Czynnik sprzęgający |
| Folia ochronna | Opcje oprogramowania |
Tabela zawiera listę prędkości rozprzestrzeniania się ultradźwięków w różnych powszechnych materiałach.Rzeczywista prędkość tych materiałów może różnić się od prędkości w tabeli z różnych powodów, na przykład skład materiału, preferowany kierunek ziaren, porowatość i temperatura itp.próbkę wykonaną z konkretnego materiału należy najpierw przetestować w celu potwierdzenia prędkości konkretnego materiału.
Tabela:Lista prędkości materiału
| Materiał | Prędkość ((m/s) |
| Stal 20# | 5891 |
| Aluminiowe | 6320 |
| Chrom | 6200 |
| Miedź | 4660 |
| Złoto | 3251 |
| Żelazo | 5930 |
| Ołów | 2160 |
| Magnez | 5806 |
| Srebro | 3607 |
| Tytanium | 6098 |
| Zynk | 4193 |
| Tungsten | 5181 |
| Płytka | 3320 |
| Z miedzi | 4380 |
| Szare żelazo odlewane | 4600 |
| Szkło | 5766 |
| Włókna włókiennicze | 2610 |
| Stal nierdzewna 304 | 5334 |
| PVC | 2392 |
| Silikon | 9620 |
| Szkło kwarcowe | 5655 |
Uwaga::Powyższa tabela jest tylko dla odniesienia.
