A & B skan 0,001mm htigh rozdzielczość penetracji powłoki ultradźwiękowego miernika grubości

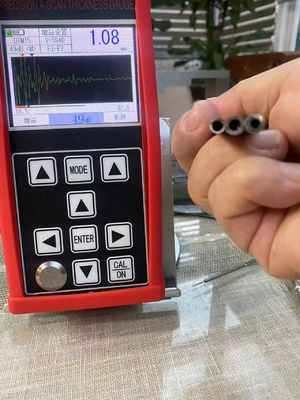

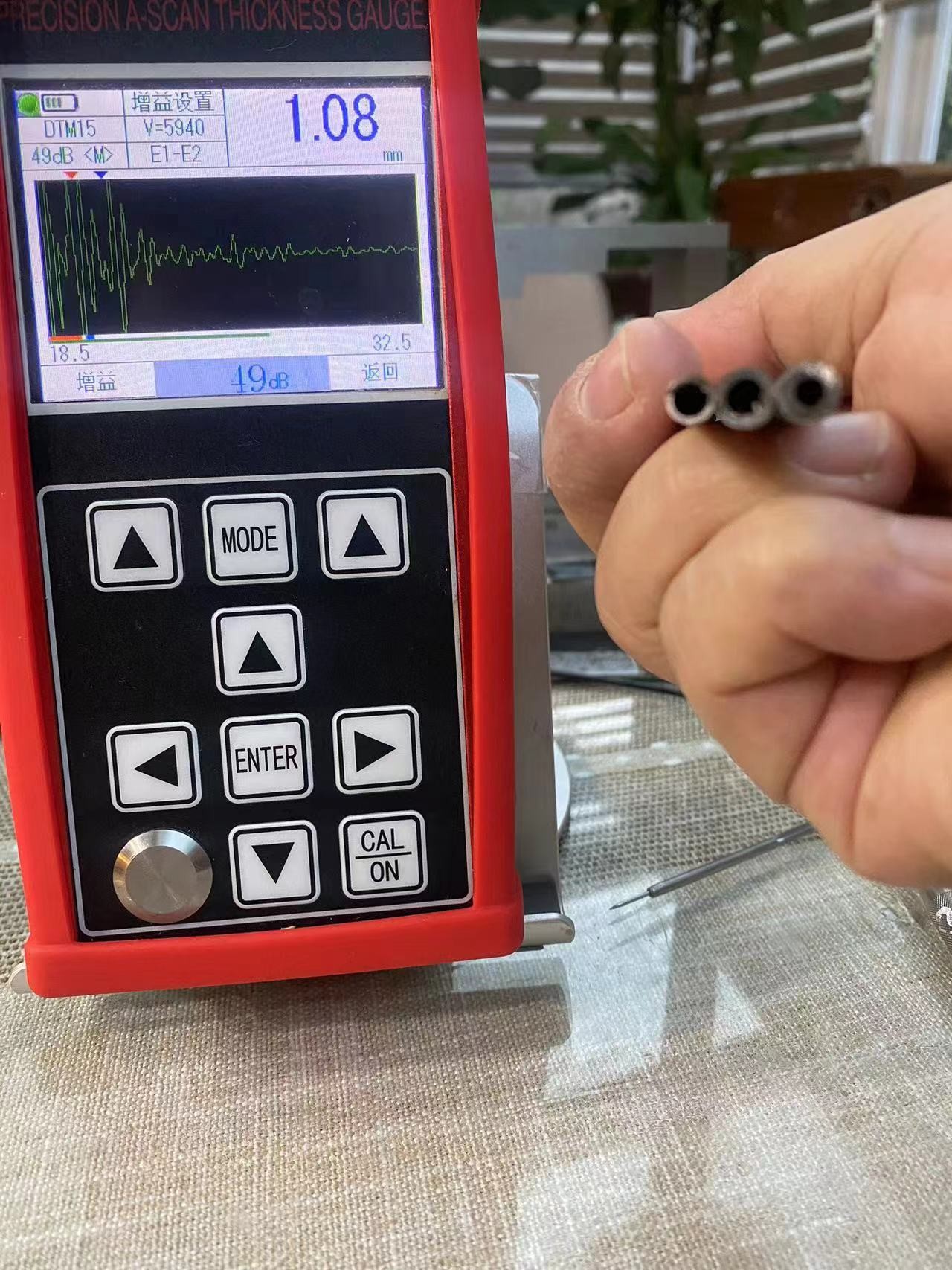

TG-5700 to nowy rodzaj przenośnego wysokoprecyzyjnego cyfrowego ultradźwiękowego miernika grubości z skanowaniem A / B. Przyjmuje zasadę pomiaru grubości ultradźwiękowej w oparciu o odbicie impulsu.Jest odpowiedni do pomiaru grubości materiału, który może sprawić, że fala ultradźwiękowa rozprzestrzenia się w nim z stałą prędkością i uzyskać odbicie z jego plecówRozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarów wynosi 0,15 mm (w stali).
Z drugiej strony może monitorować stopień rozrzedzania rur i naczyń ciśnieniowych w sprzęcie produkcyjnym po korozji podczas użytkowania.Może być używany w ropie naftowej., przemysł chemiczny, metalurgia, budowa statków, lotnictwo, energia i inne dziedziny.
Produkt ten spełnia następujące normy: Specyfikacja kalibracyjna dla ultradźwiękowego miernika grubości (JJF 1126-2004).
Główne cechy funkcji
●Produkt ten posiada tryb skanu A, tryb skanu B i tryb wyświetlania numerycznego.

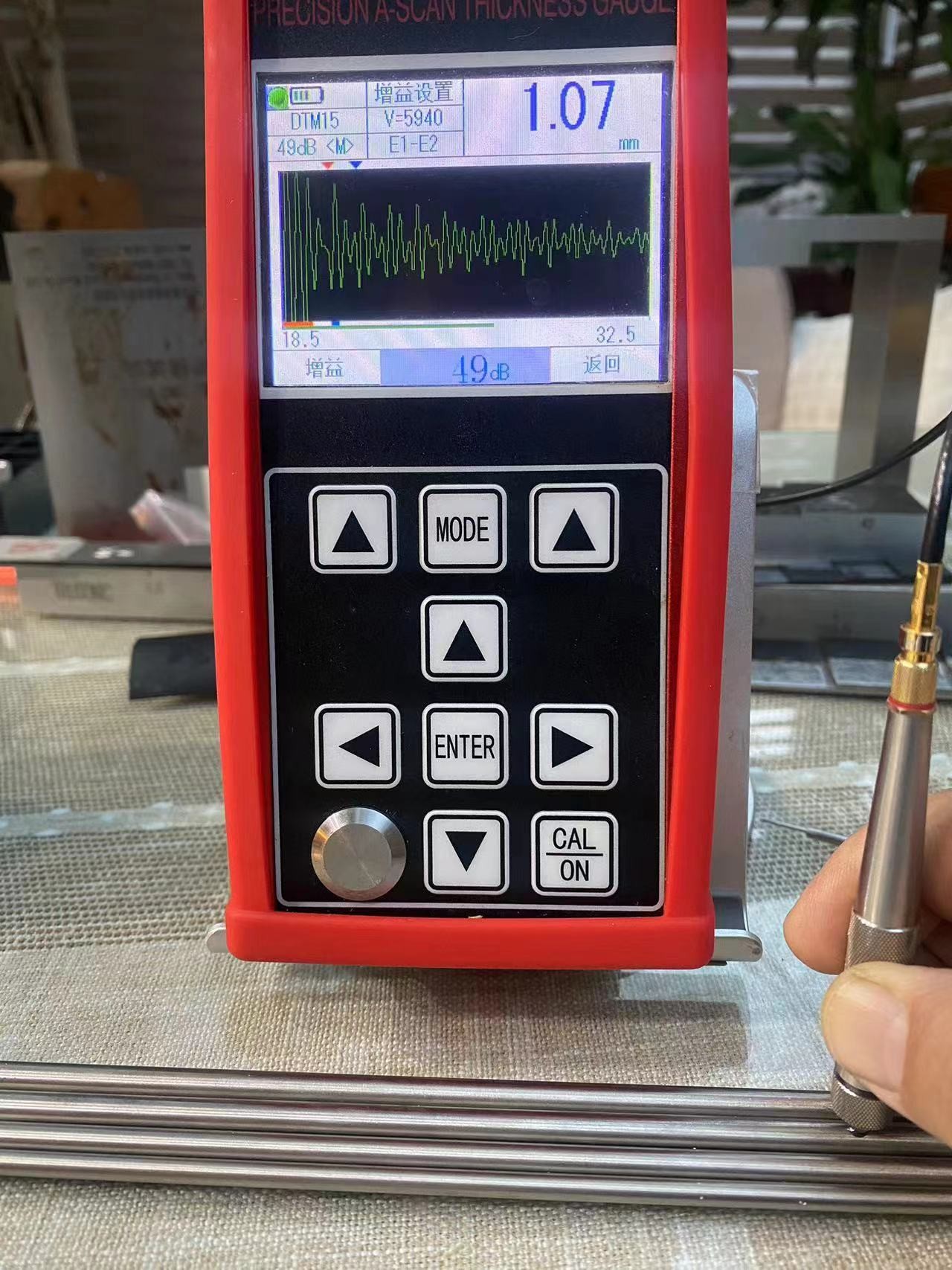

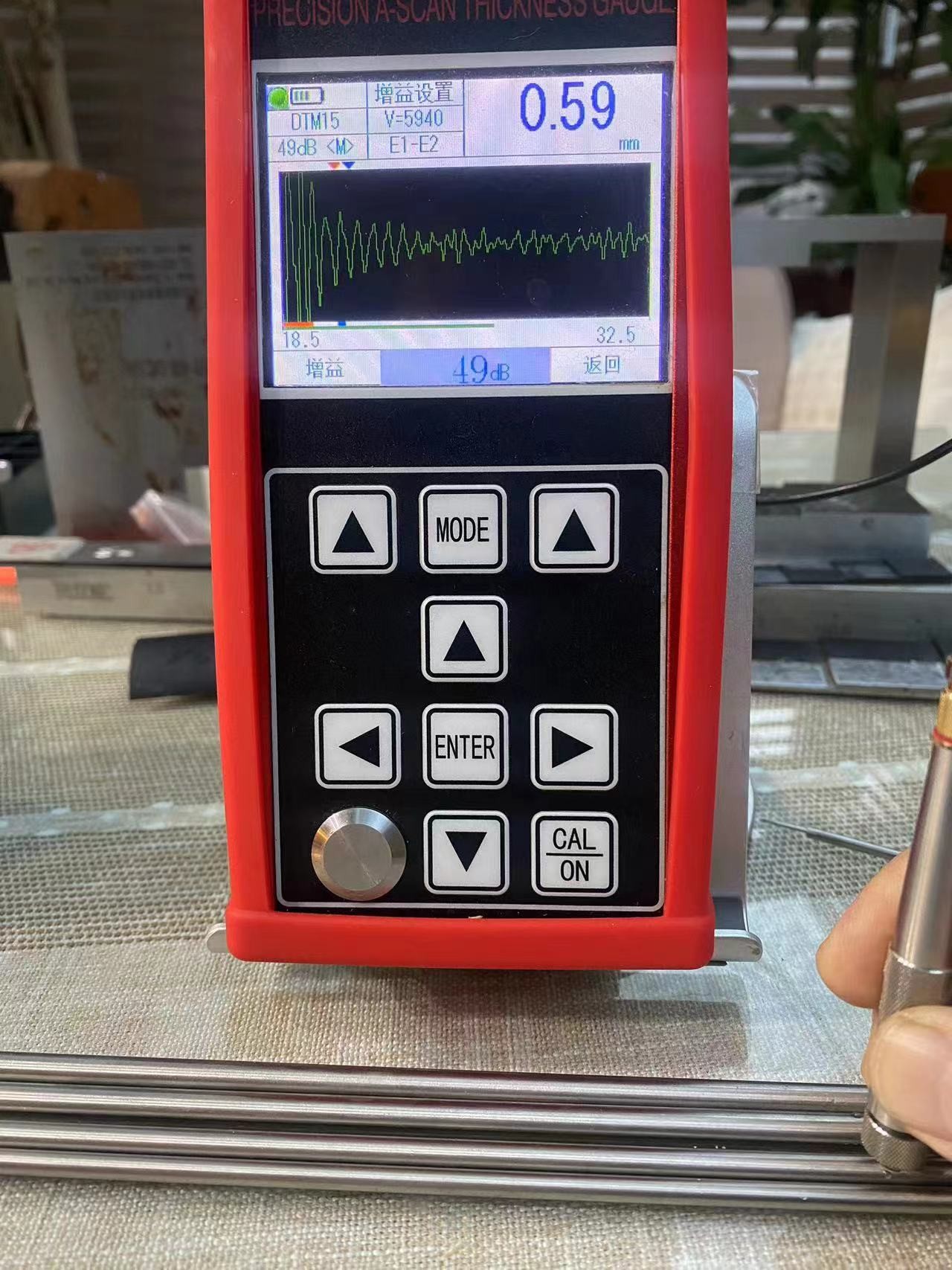

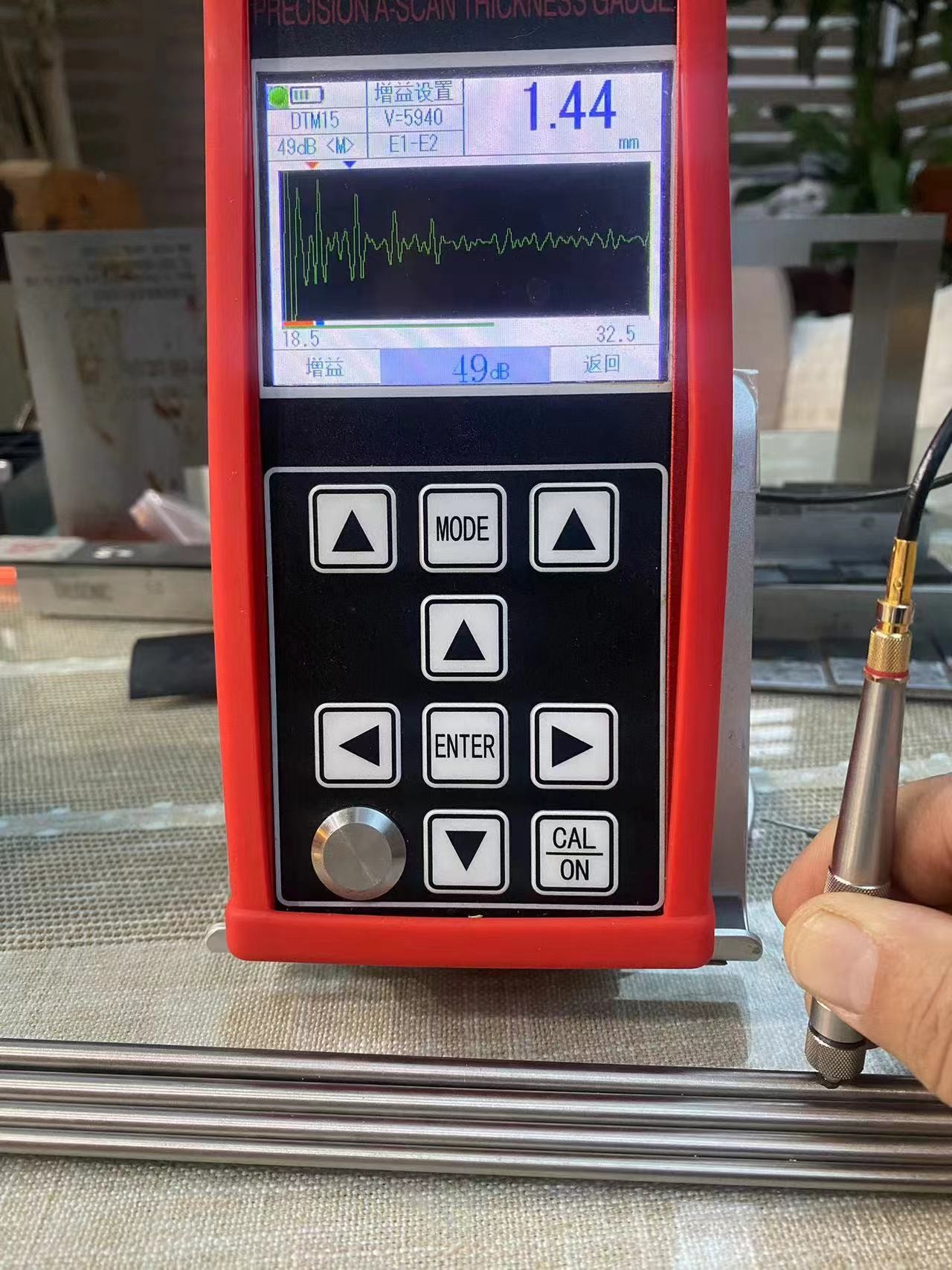

● Zakres pomiarów jest szeroki, przyjmuje się unikalną technologię "wielokrotnego echo" do pomiaru ultracienkiej części o minimalnej grubości pomiaru 0,15 mm (stal);
● Ten produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; rozdzielczość powtarzania może osiągnąć ± 0,002 mm;
● Ma funkcje penetracji powłoki i pomiaru echo-to-echo, który służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wielokrotne tryby pomiaru: tryby mb-e, E-E i me-e spełniają wymagania pomiaru tradycyjnych grubości części roboczych; tryb cienki umożliwia pomiar cienkich części;
● Tryby numeryczne obejmują: tryb wartości grubości konwencjonalnej, tryb różnicy / redukcji i tryb wartości maksymalnej;
● Dwa tryby zwiększenia: automatyczne zwiększenie / ręczne zwiększenie;
● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii;
● Wspiera różnorodne sondy, w tym sondę podwójnego kryształu i sondę jednokrystałową, oraz obsługuje sondę o wysokiej częstotliwości do 20 MHz;
● Wspiera magazynowanie masowe i może jednocześnie przechowywać 100000 wartości grubości, 500 grup fal A-scan i 500 grup fal B-scan;
● Duży, 3,5 cala kolorowy wyświetlacz TFT-LCD o rozdzielczości 320x240 HD (QVGA);
● Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej,i może kalibrować prędkość dźwięku i sondy pozycji zerowej w tym samym czasieWspiera korektę ścieżki w podwójnej sondzie kryształowej.
● Wspiera konwersję metrycznego i brytyjskiego systemu; może przełączać się między jednostkami milimetrowymi a calimi;
● Obsługuje wyświetlacz w języku angielskim.
Materiały stosowane
Jest odpowiedni do pomiaru grubości metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych.
Podstawowe zasady
Zasada pomiaru grubości ultradźwięków jest podobna do pomiaru fal świetlnych.Kiedy dotrze do interfejsu materiałuGęstość zmierzonego materiału określa się poprzez dokładne pomiar czasu rozprzestrzeniania się ultradźwięków w materiale.
Parametry specyfikacji
* Uwaga: spółka zastrzega sobie prawo do wprowadzania zmian technicznych bez uprzedniego powiadomienia.
| Pozycja |
TG-5700 |
| Rodzaj sondy |
Jednokrystaliczna sonda / podwójna krystaliczna sonda |
| Zakres pomiarowy (45# stali) |
0.15 mm 1800 mm |
| Stabilność wskazania |
Przyjmuje się technologię zerowego przejścia i wielokrotnego echa w celu zapewnienia, że na wartość pomiaru grubości nie wpływa siła echa, współczynnik tłumienia materiału, wzrost i wysokość bramy,ma wysoką stabilność pomiarową i niezawodność. |
| Częstotliwość pomiarów |
4Hz, 8Hz, 16Hz |
| Rozstrzygnięcie |
00,1 mm,00,01 mm,0.001mm(0.01cm,00,001 cala,0.0001 cala) |
| Dokładność |
00,001 mm |
| Generator impulsów |
Przyjmuje się emisję fal kwadratowych ujemnych, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy. |
| Zakres prędkości dźwięku |
400-19999 m/s |
| Blok kalibracyjny |
4 mm ((oczel) |
| Automatyczne wyłączenie |
Można wybrać 5 minut, 10 minut, 20 minut i ręczne wyłączenie. |
| Kalibracja sondy |
Kalibracja w jednym punkcie, kalibracja wielopunktowa |
| zyski |
Automatyczne sterowanie zwiększeniem, ręczne sterowanie zwiększeniem |
| Zakres zysków |
0~70 dB |
| Tryb wykrywania |
Częstotliwość radiowa (RF), dodatnia pół fala (POS), ujemna pół fala (NEG), pełna fala (FULL) |
| Tryb pomiaru |
(1) MB-E: tryb pomiaru oparty na czasie przejścia od pierwotnego echa do pierwszego dolnego echa; (2) E-E: tryb pomiaru powłoki penetracji, dowolne echo Em ≈ En jest opcjonalne; (3) ME-E:Tryb wielokrotnego pomiaru echa; (4) THIN: tryb pomiaru cienkiej ściany; |
| Tryb liczbowy |
Tryb wartości grubości, tryb różnicy/prędkości redukcji, tryb wartości maksymalnej/minimalnej |
| Tryb skanowania A |
Dostępne |
| Tryb skanowania B |
Dostępne |
| Wskazanie sprzężenia |
Dostępne |
| Wskazanie baterii |
Dostępne |
| Język |
Angielski |
| Jednostka |
mm/calo |
| Funkcjonowanie menu |
Dostępne |
| Funkcja oprogramowania |
Dynamiczne ustawienie bramki, ustawienie wyciszenia (Blank), ustawienie wyciszenia echa (E-blank), zamrażanie echa, tłumaczenie echa i skalowanie |
| Funkcja przechowywania |
Może jednocześnie przechowywać 100 000 grubości (100 grup, 1000 w każdej grupie), 500 grup fal A-skanowania i 500 grup fal B-skanowania. |
| Uaktualnienie programu hosta |
Dostępne |
| Wyświetlacz |
3.5 "QVGA (320 × 240) kolorowy ekran TFT-LCD |
| Przekazywanie danych |
Wspiera komunikację seryjną RS-232 i USB do przesyłania danych do komputera. |
| Temperatura pracy |
-10°C+50°C; przy specjalnych wymaganiach może osiągnąć -20°C; |
| Napięcie robocze |
W razie braku zasilania pojawia się sygnał o niskim napięciu. |
| Wymiar ogólny |
204 x 100 x 36 (mm) |
| Całkowita masa |
310 g ((bez baterii) |
| Akumulator |
4 sztuk AA baterii suchej |
Standardowa dostawa
Główna jednostka TG-5700 1pc
2.5M Φ20 jednoelementowym przetwornikiem, zakres badań 4-1800mm 1pc
1 sztukę butelki
Pudełko 1 sztuk
Podręcznik obsługi
Certyfikat kalibracyjny 1 sztuk
Akcesoria opcjonalne
Różne sondy o różnej częstotliwości, pojedyncze sondy 8mm/10mm/12mm i sondy o grubości ultradźwiękowej TR
Różne bloki klinkowe
Oprogramowanie PC Data
Opakowanie
Opakowanie: standardowe opakowanie eksportowe, kanton
Opcjonalna sonda:
| TS400 Podwójna sonda kryształowa |
10 MHz |
5 mm |
00,5-50 mm |
| TS500 Podwójna sonda kryształowa |
5 MHz |
5 mm |
10,0-65 mm |
| TS510 Podwójna sonda kryształowa |
5 MHz |
10 mm |
1.0-500 mm |
| DTM15 Jednokrystaliczna sonda |
15 MHz |
6 mm |
00,15-22,5 mm |
| DTM7.5 Sonda jednokrystaliczna |
7.5 MHz |
6 mm |
00,5-22,5 mm |
| DTM10 Sonda jednokrystaliczna |
10Mh |
6 mm |
00,3-22,5 mm |
| DTM5 Jednokrystaliczna sonda |
5M |
6 mm |
10,0-22,5 mm |
| BD510 Sonda jednokrystaliczna |
10Mh |
10 mm |
1-1000 mm |
| BD212 Sonda jednokrystaliczna |
2MHz |
12 mm |
4-1800 mm |
| Kabel z podwójnym kryształem sondy |
|
| Kabel z sondą jednokrystaliczną |
|
RFQ
Ultradźwiękowy miernik grubości
Nazwa marki:HUATEC
Numer modelu:TG-5700
Miejsce pochodzenia:Chiny
Pytania i odpowiedzi
- P:Jaki jest maksymalny zakres pomiarów TG-5700?A:TG-5700 oferuje maksymalny zakres pomiaru 1800 mm
- P:Czy TG-5700 ma inną metodę kalibracji?A:Tak, TG-5700 ma kalibrację jednopunktową i kalibrację wielopunktową.
- P:Czy TG-5700 obsługuje pomiary wielo-ech?A:Tak, TG-5700 obsługuje pomiary wielo-echo i dwuelementów.
- P:Jaka jest minimalna grubość, którą można zmierzyć za pomocą TG-5700?A:Minimalna grubość, którą można zmierzyć za pomocą TG-5700, wynosi 0,15 mm.
- P:Czy TG-5700 może być używany do pomiaru zakrzywionych powierzchni?A:Tak, TG-5700 można wykorzystać do pomiaru zakrzywionych powierzchni z opcjonalnym klinem zakrzywionej powierzchni.
- P: Czy TG-5700 ma inną rozdzielczość?00,01 mm,0.001mm(0.01cm,00,001 cala,0.0001 cala)
