Defektoskopy magnetyczne mają cechy zwartej budowy, rozsądnego układu, niewielkich rozmiarów, lekkości i wygodnego przenoszenia. Defektoskop może być stosowany bezpośrednio w prądzie przemiennym,
Nadaje się do inspekcji spoin kadłuba, wykrywania spoin konstrukcji stalowych na dużych wysokościach i wewnętrznego działania zbiornika ciśnieniowego. Przyrząd ten nadaje się do konstrukcji stalowych części przemysłu energetycznego, metalurgicznego, petrochemicznego, maszynowego i innych gałęzi przemysłu, takich jak kocioł, zbiornik ciśnieniowy, rura ciśnieniowa, spawanie korpusów statków i konstrukcja spawalnicza różnego rodzaju powierzchni materiału ferromagnetycznego oraz wykrywanie wad magnetycznych cząstek bliskich wada powierzchni.
Ten przyrząd jest zgodny ze standardowymi wymaganiami JB / T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024. „Stan techniczny defektoskopu elektromagnetycznego jarzma”.
Cechy produktu
Kompletna, szczelna, trwała konstrukcja
Odporny na chemikalia i ścieranie
Przekracza specyfikacje podnoszenia ASTM
Istnieją miejsca bezpośrednio podłączone do zasilacza prądu przemiennego, które można bezpośrednio podłączyć do zasilacza prądu przemiennego.
Wbudowany mikrokomputerowy układ stabilizujący napięcie wyjściowe i zapewniający czułość wykrywania.
Regulowane namagnesowanie
.
Parametr techniczny
Temperatura pracy: -10 ~ + 40 ° C
Temperatura przechowywania: -20 ~ 50 ° C
Wilgotność względna: <80% bez kondensacji
Wzrost temperatury pracy: <18 ° C
Tymczasowy wskaźnik obciążenia:> 50%
Czułość: Standardowo wycinek testowy A1 rowek 15/50 jest wyraźnie widoczny.
Minimalna moc podnoszenia prądu przemiennego:> 4,5 kg (44 N)
Przewodnik po modelach
HCDX-Y1

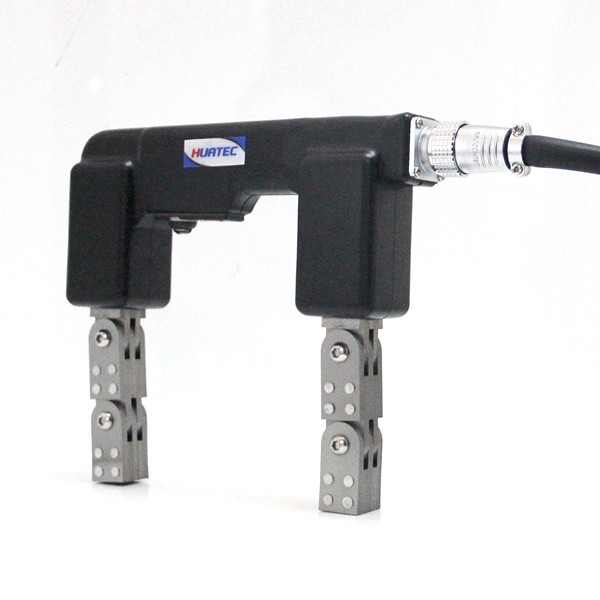

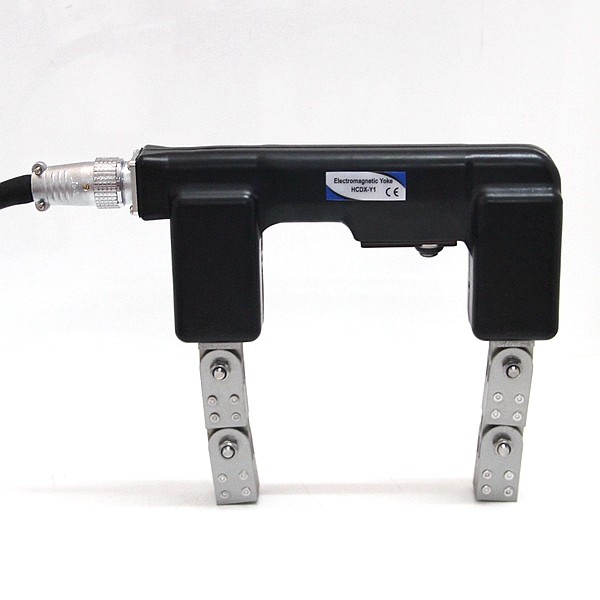

Jarzmo elektromagnetyczne | HCDX-Y1 |

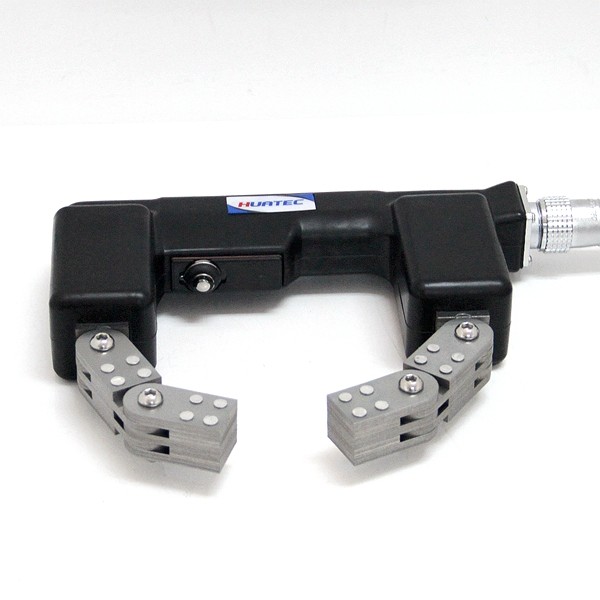

Odstępy między elektrodami | 0 ~ 210 mm |
Maksymalny prąd | 2.8A |
waga | 2,2 kg |
główna funkcja | Bezpośrednie namagnesowanie prądem przemiennym |
Opcjonalna tabela akumulatora :
Nazwa | Zestaw akumulatorów falownika DC-AC | Zestaw akumulatorów falownika DC-AC | Zasilacz magnetyczny na prąd stały |
Model | MT-600 | MT-610 | MT-500 |
napięcie wyjściowe | AC | AC | DC |
Rodzaj zasilania | Bateria litowa | Bateria litowa | Bateria litowa |
Prąd ładowania | 2A | 2A | 2A |
Pojemność baterii | 4400mAh | 8000 mAh | 4400Ah |
Czas pracy | Około 4h | Około 6h | Około 8h |
Rozmiar kształtu | 55 × 95 × 180 (mm) | 55 × 95 × 240 (mm) | 55 × 95 × 110 mm |
waga | 1,0 kg | 1,2 kg | 0,65 kg |

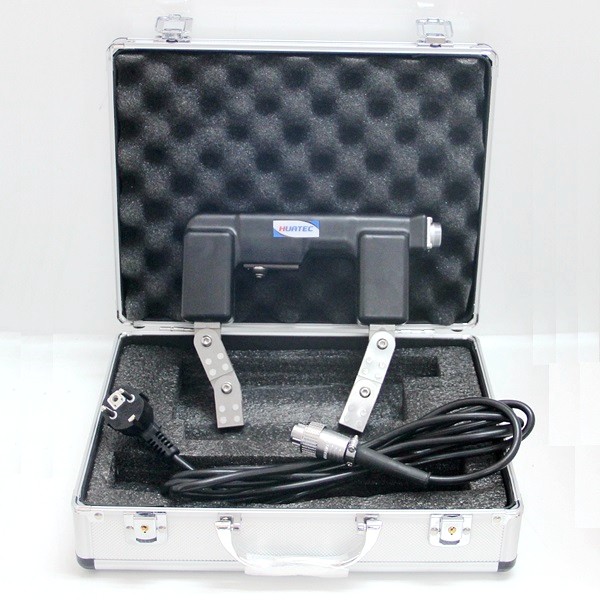

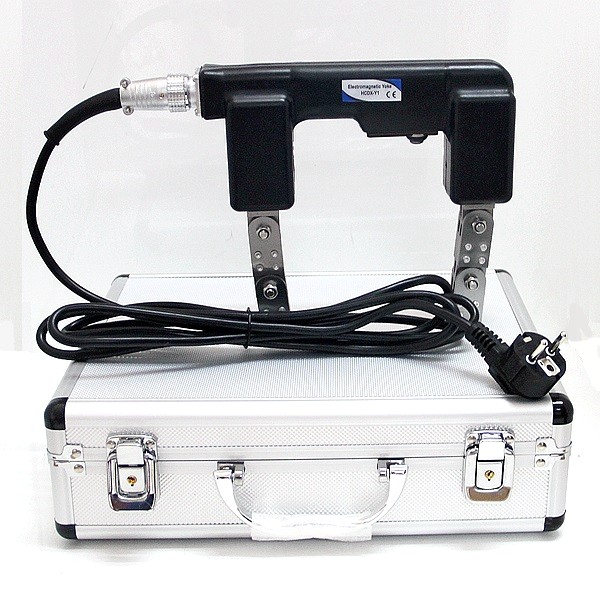

Standardowa konfiguracja:
HCDX- Y 1
Host magnetycznego defektu proszku 1
Linia energetyczna 1
Zestaw wskaźników 1
Przykłady defektów: Lokalizacja defektu:
Obejmuje Szwy Powierzchniowe i podpowierzchniowe Idealne do: pęknięć zmęczeniowych
Pęknięcia termokurczliwe Łzy okrążenia Testy doniczkowe w terenie
Żużel spawalniczy Pęknięcia szlifujące Przeglądy eksploatacyjne
Tłumienie pęknięć Wymagające środowiska
Inspekcja spoiny
