Inspekcja cząstek elektromagnetycznych

Elektro-magnetyczna inspekcja cząstek magnesowych AC/DC BATERY POWERED Yoke Detekcja wskazań powierzchni i pod powierzchnią

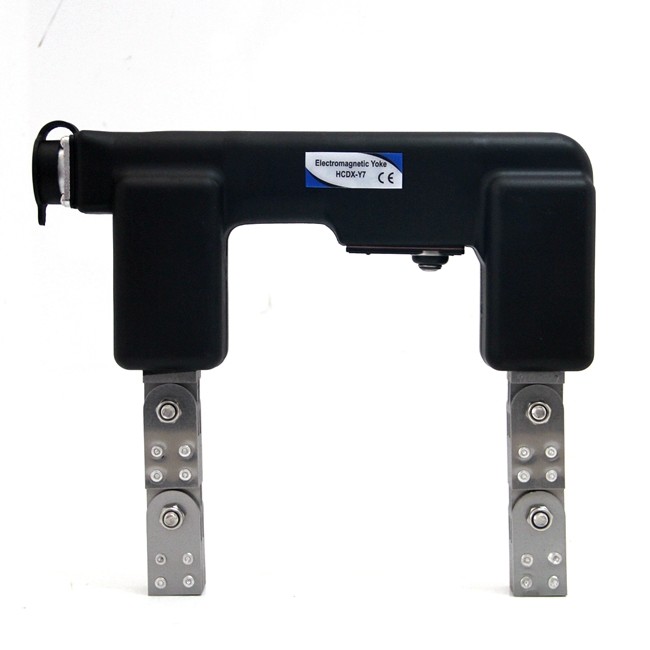

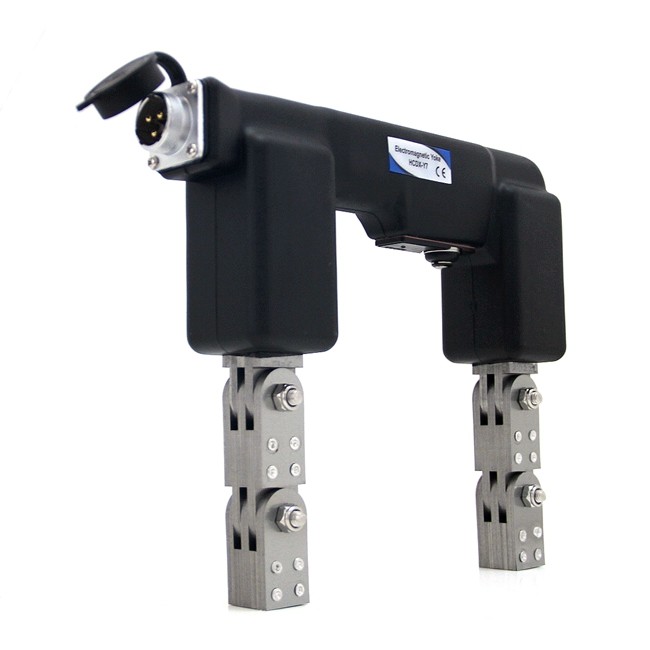

HCDX-Y7 to wytrzymały, AC/DC, bateryjny ogon zaprojektowany do wykrywania wskazań powierzchniowych i podpowierzchniowych w najbardziej trudnych zastosowaniach.

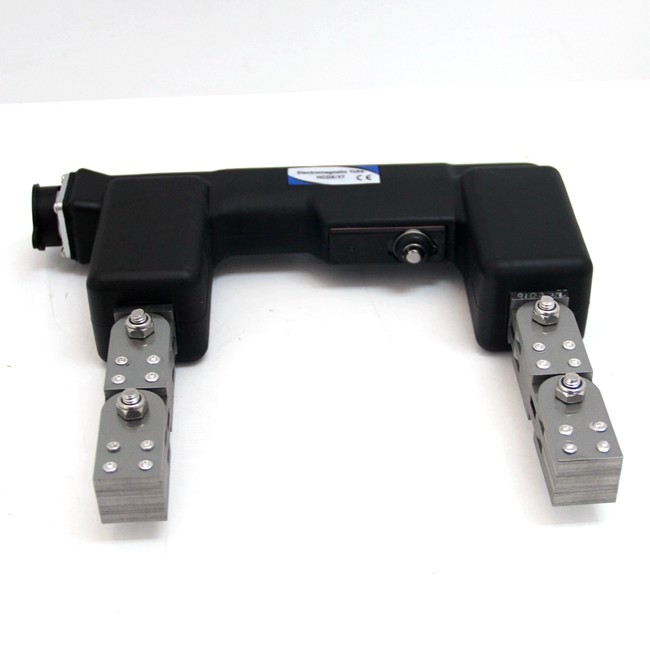

Z zamkniętą konstrukcją odporną na działanie chemiczne, łączącymi się nogami, które są w stanie ukształtować się w dowolny kształt części i solidnym, odciągającym się od obciążenia, dwunastopiętrowym sznurkiem do użytku w terenie,HCDX-Y7 jest idealny do inspekcji spań i innych badań zdalnych.

Urządzenia sterujące w stanie stałym umożliwiają operatorom wykorzystanie pól magnetycznych przemiennego dla wskazań powierzchniowych lub pól magnetycznych stałego dla wskazań pod powierzchnią w celu zaspokojenia wszystkich potrzeb inspekcyjnych.

Cechy produktu

Zgodnie z JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024

Solidne, zamknięte, trwałe budowle

Odporny na działanie chemiczne i ścieranie

Opcje działania AC i DC do kontroli powierzchni i pod powierzchnią

Przekracza specyfikacje podnoszenia ASTM

Istnieją miejsca bezpośrednio podłączone do zasilania prądem przemiennym, które mogą być bezpośrednio podłączone do zasilania prądem przemiennym.

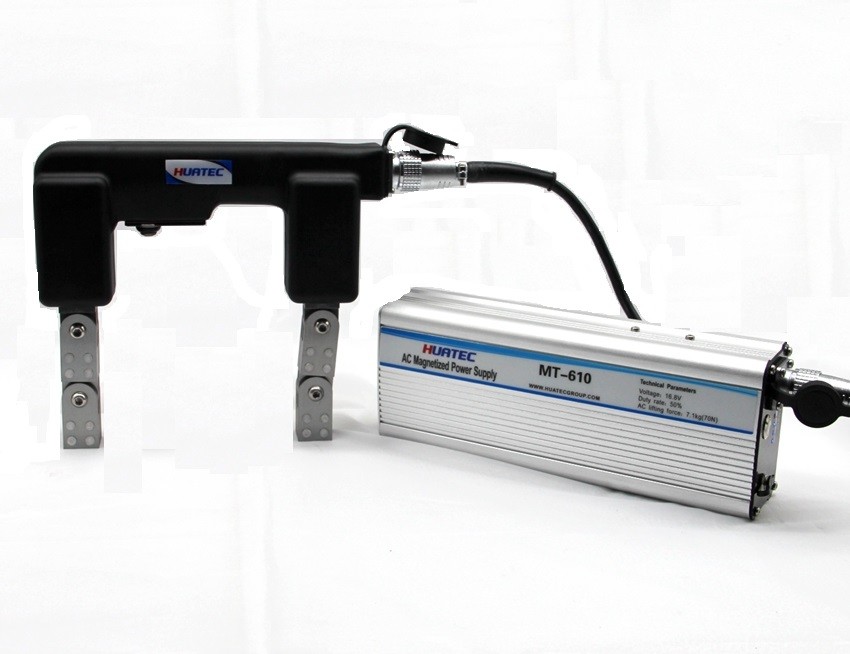

Możliwe jest wykorzystanie magnetyzowanego zasilania prądem zmiennym (DC-AC inverter battery pack) do zasilania prądem zmiennym bez bezpośredniego włączenia do zasilania prądem zmiennym.

W celu realizacji funkcji magnetyzacji prądu stałego można wykorzystać zasilanie magnetyzujące prądem stałym (zestaw akumulatorów prądu stałego).

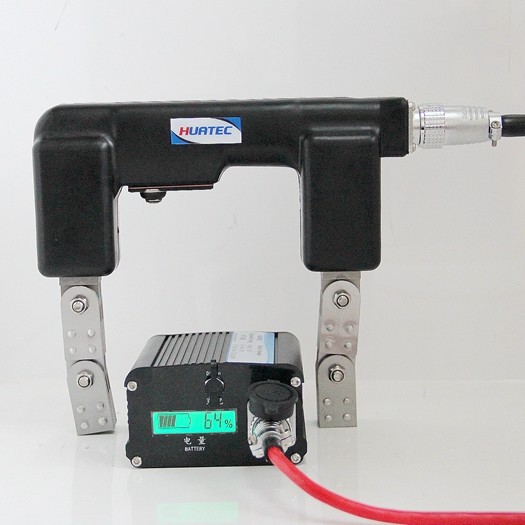

Funkcja wyświetlania mocy może wyświetlać bieżącą moc baterii i ma funkcję alarmu dźwiękowego i świetlnego.

Wbudowany w mikro-komputer, aby ustabilizować napięcie wyjściowe i zapewnić czułość wykrywania.

Magnetyzacja regulowana

Specjalny worek na pas może nosić zestaw baterii, zawieszenie magnetyczne, środek kontrastowy, sondę jarzma itp.

Wskazówka modelowa

HCDX-Y7

Parametry techniczne

Temperatura pracy: -10 ~ +40 C

Temperatura przechowywania: -20 ~ 50 C

wilgotność względna: < 80% bez kondensacji

Wzrost temperatury roboczej: < 18 C

Wymagania w zakresie ograniczeń:

Czułość: próbka standardowa A1 z wyraźnie wyświetloną rowką 15/50.

Minimalna moc podnoszenia prądu przemiennego: > 4,5 kg (44N)

W przypadku pojazdów z silnikiem napędowym prądu stałego: > 18 kg (177 N)

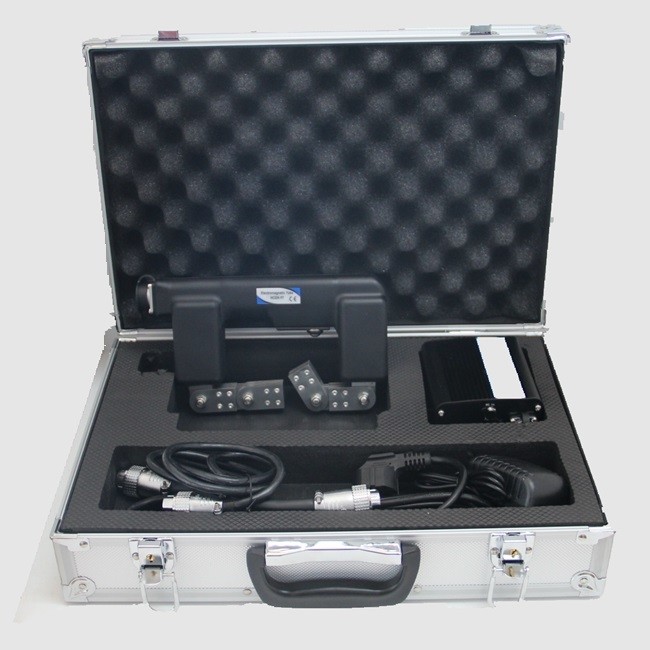

Standardowa konfiguracja:

HCDX...Y7

Magnetyczny detektor wad proszku gospodarza 1

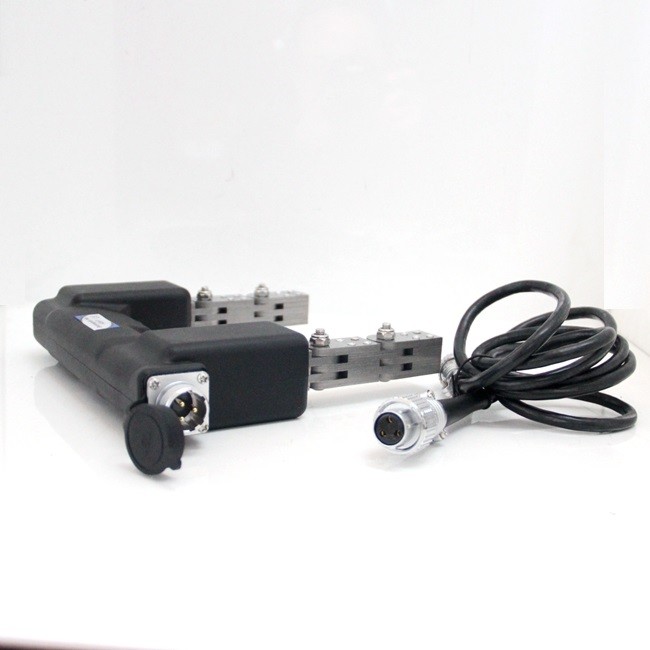

Przewód energetyczny 1

Akumulatory prądu stałego (magnesowane zasilanie prądu stałego) 1

Rękawiczek z prądem stałym 1

Adapter zasilania 1

Linia łączenia wyjściowego prądu stałego 1

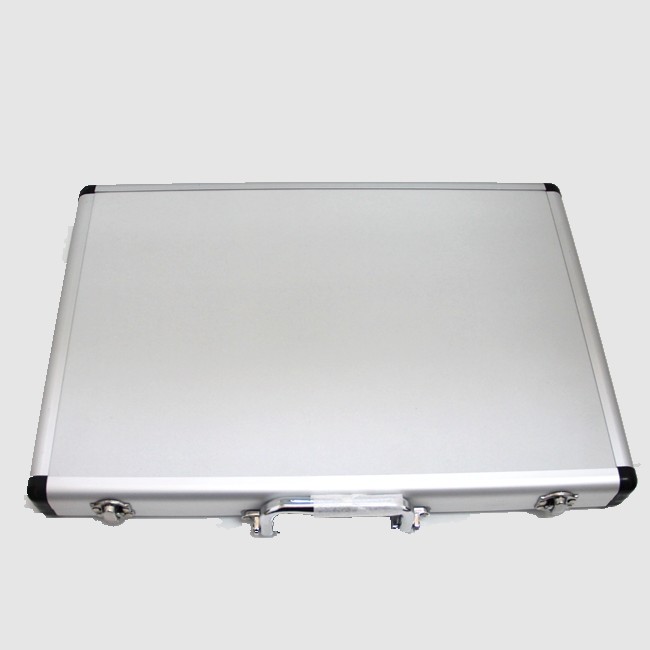

Pudełko przyrządów 1

Przykłady wad:Lokalizacja wad:

Włączenia Szwy Powierzchnia i podpowierzchnia Idealne dla: Pęknięć z powodu zmęczenia

Zmniejszenie szczelin Łzy Łapy Badania polowe Kontrole potów

Słupy spawalnicze Szczeliny szlifowe Kontrole w eksploatacji

Zgaszanie pęknięć Wymagane środowiska

Kontrola spawania
