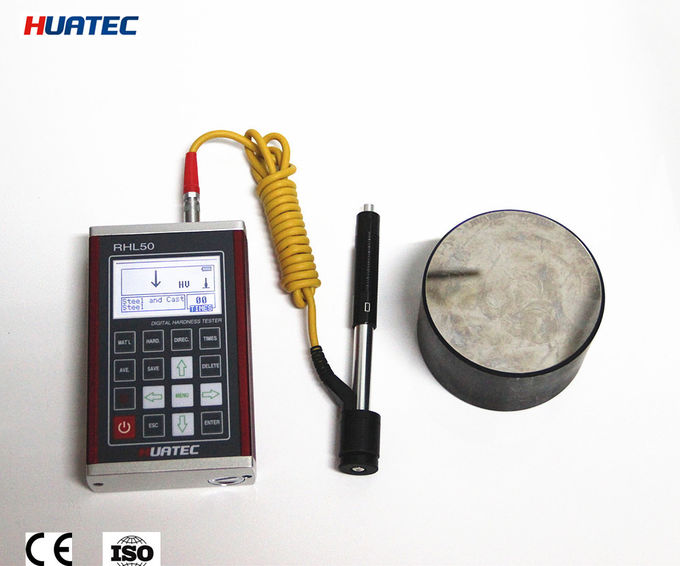

Przenośny tester twardości Leeb, przenośny tester twardości RHL50
funkcje
Wyświetlacz LCD matrycy 128 × 64 z podświetleniem, pokazujący wszystkie funkcje i parametry.
Konwertuje na wszystkie powszechne wagi twardości (HV, HB, HRC, HRB, HRA, HS).
Wyświetlanie w języku angielskim oraz łatwa i wygodna obsługa menu.
Dostępne potężne oprogramowanie komputerowe i interfejs USB 2.0.
7 rodzajów Impact Device opcjonalnie, które nie wymagają ponownej kalibracji podczas ich zmiany.
Pamięć 600 grup danych (czasy oddziaływania: 32 ~ 1).
Ustawienie dolnego limitu i alarm dźwiękowy.
Materiał "staliwa" dodaje się; Wartości HB można odczytać bezpośrednio, gdy przyrząd do zderzenia D / DC jest używany do pomiaru przedmiotu obrabianego ze staliwa.
Drukarkę należy oddzielić od jednostki głównej, a kopie wyników testów można wydrukować w razie potrzeby.
Wbudowany akumulator Smart Li lon z podłączonym portem USB i obwodem kontrolującym ładowanie.
Wbudowana funkcja kalibracji oprogramowania.
Dwa sposoby wyłączania za pomocą klawisza i automatycznie
Specyfikacje testera twardości RHL50
Skala twardości HL, HB, HRB, HRC, HRA, HV, HS
Pamięć 48 ~ 600 grup (czasy oddziaływania: 32 ~ 1)
Zakres pomiaru HLD (170 ~ 960) Patrz poniżej tabela 1 i tabela 2
Błąd dokładności ± 6HLD (760 ± 30HLD) wyświetlanej wartości
Powtarzalność 6HLD (760 ± 30HLD) wyświetlanej wartości
Standardowe urządzenie uderzeniowe D
Opcjonalne urządzenia uderzeniowe DC / D + 15 / G / C / DL
Max. Twardość przedmiotu obrabianego 996HV (dla urządzeń udarowych D / DC / DL / D + 15 / C)
646HB (dla urządzenia uderzeniowego G)
Min. Promień przedmiotu obrabianego (wypukły / wklęsły) Rmin = 50 mm (ze specjalnym pierścieniem wspierającym Rmin = 10 mm)
Min. Waga przedmiotu obrabianego 2 ~ 5 kg na stabilnym podłożu
0,05 ~ 2 kg ze sprzężeniem kompaktowym
Min. Grubość przedmiotu obrabianego 5 mm (urządzenia udarowe D / DC / DL / D + 15)
1 mm (urządzenie udarowe C)
10 mm (Impact Device G)
Min. grubość hartowanej powierzchni 0,8 mm
Zasilać baterię AA
Ciągły Czas pracy ok. 100 h (brak podświetlenia)
Czas ładowania 2-3.5 godz
Temperatura pracy 0 ~ 40 ℃
Wilgotność względna ≤90%
Wymiary całkowite 152 × 84 × 34mm (jednostka główna)
Waga 0,3 kg (jednostka główna)
Główne zastosowanie przenośnego testera twardości RHL50
Zmontowane maszyny i zamontowane na stałe części
Zęby matrycowe form
Ciężki przedmiot
Analiza awarii zbiornika ciśnieniowego, turbozespołu parowego i innych urządzeń
Wąska przestrzeń testowa, w której zainstalowano obrabiany przedmiot
Łożyska i inne części
Przypadki wymagające wyniku testu ze znormalizowanym nagraniem oryginalnym
Identyfikacja materiału magazynu materiałów metalowych
Szybkie testy dużych i wielopunktowych pozycji pomiarowych dla ciężkiego przedmiotu obrabianego
Standardowa dostawa przenośnego testera twardości RHL50
● Jednostka główna
● Impact Urządzenie typu D
● Blok testu z wartością HLD
● Ładowarka
● Szczotka nylonowa
● Mały pierścień podtrzymujący
● Oprogramowanie DataView
● Kabel komunikacyjny USB i RS232
● Certyfikat kalibracji
● Instrukcja obsługi
● Karta gwarancyjna

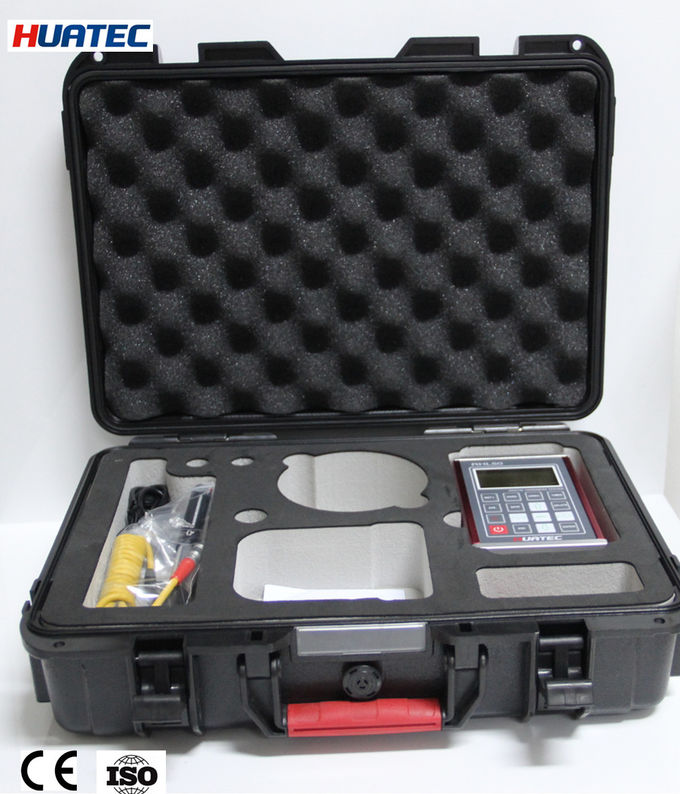

● Futerał
Opcjonalne akcesoria przenośnego testera twardości RHL50
● Opcjonalne urządzenia uderzeniowe DC / D + 15 / G / C / DL
● Pierścienie podtrzymujące zwykłe i specjalne (14szt)
● Inny blok testowy (wysoka, średnia i niska wartość))
● Drukarka
● Ciało udarowe
● Końcówka kulki udarowej
● Narzędzia do zmiany końcówki kuli
Zakres testowy patrz tabela 1 i tabela 2.
Tabela 1
Materiał | Metoda twardości | Urządzenie udarowe |
D / DC | D + 15 | do | sol | mi | DL |
Stal i stal | HRC | 17,9 ~ 68,5 | 19,3 ~ 67,9 | 20,0 ~ 69,5 | | 22,4 ~ 70,7 | 20,6 ~ 68,2 |
HRB | 59,6 ~ 99,6 | | | 47,7 ~ 99,9 | | 37,0 ~ 99,9 |
HRA | 59,1 ~ 85,8 | | | | 61,7 ~ 88,0 | |
HB | 127 ~ 651 | 80 ~ 638 | 80 ~ 683 | 90 ~ 646 | 83 ~ 663 | 81 ~ 646 |
HV | 83 ~ 976 | 80 ~ 937 | 80 ~ 996 | | 84 ~ 1042 | 80 ~ 950 |
HS | 32,2 ~ 99,5 | 33,3 ~ 99,3 | 31,8 ~ 102,1 | | 35,8 ~ 102,6 | 30,6 ~ 96,8 |
Stal kuta | HB | 143 ~ 650 | | | | | |
Stal narzędziowa do pracy na zimno | HRC | 20,4 ~ 67,1 | 19,8 ~ 68,2 | 20,7 ~ 68,2 | | 22,6 ~ 70,2 | |
HV | 80 ~ 898 | 80 ~ 935 | 100 ~ 941 | | 82 ~ 1009 | |
Stal nierdzewna | HRB | 46,5 ~ 101,7 | | | | | |
HB | 85 ~ 655 | | | | | |
HV | 85 ~ 802 | | | | | |
Żeliwo szare | HRC | | | | | | |
HB | 93 ~ 334 | | | 92 ~ 326 | | |
HV | | | | | | |
Żeliwo sferoidalne | HRC | | | | | | |
HB | 131 ~ 387 | | | 127 ~ 364 | | |
HV | | | | | | |
Odlew aluminiowy stopy | HB | 19 ~ 164 | | 23 ~ 210 | 32 ~ 168 | | |
HRB | 23,8 ~ 84,6 | | 22,7 ~ 85,0 | 23,8 ~ 85,5 | | |
Mosiądz (stopy miedzi i cynku) | HB | 40 ~ 173 | | | | | |
HRB | 13,5 ~ 95,3 | | | | | |
Brąz (stopy miedziowo-aluminiowe / miedziowo-cynowe) | HB | 60 ~ 290 | | | | | |
Kutego miedzi stopy | HB | 45 ~ 315 | | | | | |
Tabela 2
Nie. | Materiał | HLD | Siła σ b (Mpa) |
1 | Stal miękka | 350 ~ 522 | 374 ~ 780 |
2 | Stal weglowa z wysoka zawartoscia wegla | 500 ~ 710 | 737 ~ 1670 |
3 | Cr stali | 500 ~ 730 | 707 ~ 1829 |
4 | Stal Cr-V | 500 ~ 750 | 704 ~ 1980 |
5 | Stal Cr-Ni | 500 ~ 750 | 763 ~ 2007 |
6 | Stal Cr-Mo | 500 ~ 738 | 721 ~ 1875 |
7 | Stal Cr-Ni-Mo | 540 ~ 738 | 844 ~ 1933 |
8 | Stal Cr-Mn-Si | 500 ~ 750 | 755 ~ 1993 |
9 | Bardzo wytrzymała stal | 630 ~ 800 | 1180 ~ 2652 |
10 | Stal nierdzewna | 500 ~ 710 | 703 ~ 1676 |
Funkcjonować:
Zarządzanie pomiarami on-line
Różne przyciski funkcyjne testowania danych, przechowywania, odczytu, usuwania, czyszczenia, drukowania, wprowadzania i wyprowadzania do programu Excel itp.
Przykład oprogramowania PC
